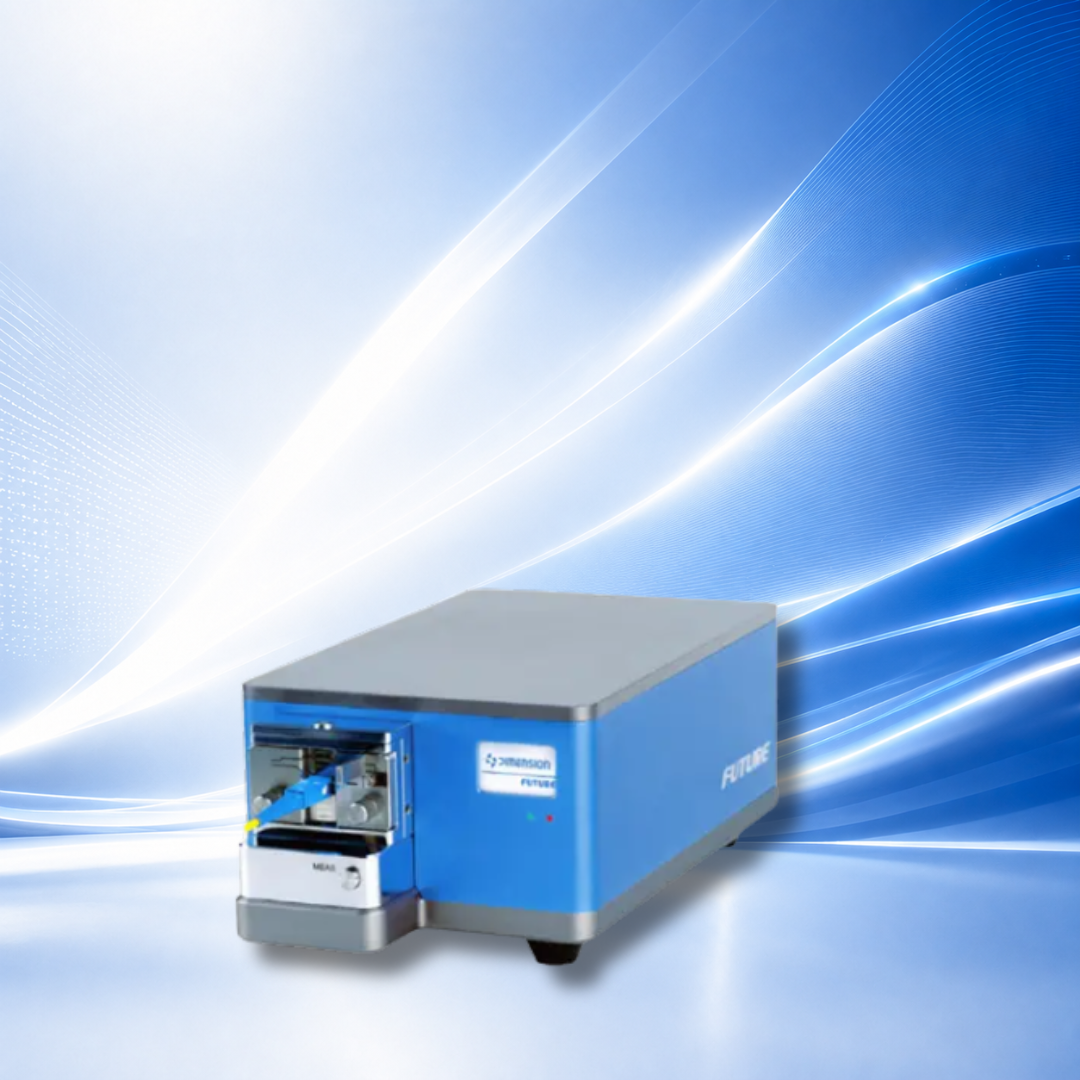

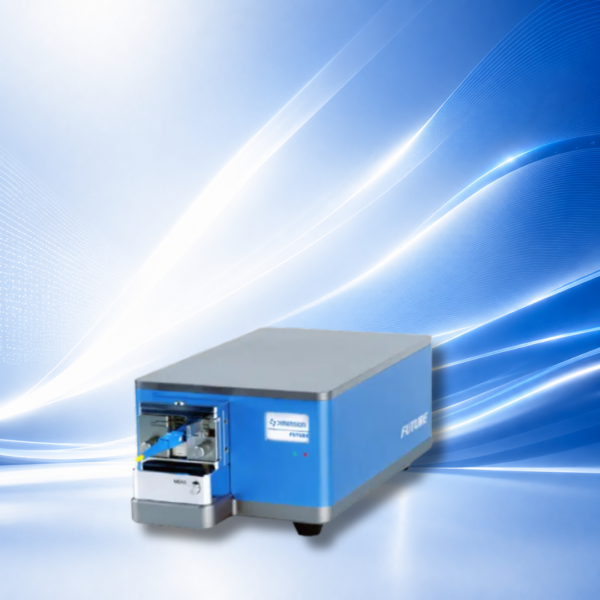

FUTURE Automatic 5D Fiber Endface Interferometer

FUTURE is a new fully automated fiber optic end face interface newly developed by Dimension Technology This equipment is the result of years of experience in the research and production of fiber optic testing equipment by Dimension Technology

ภาพรวมผลิตภัณฑ์

FUTURE คืออุปกรณ์ตรวจสอบพื้นผิวปลายไฟเบอร์ออปติกแบบอัตโนมัติเต็มรูปแบบรุ่นใหม่ ซึ่งพัฒนาโดย Dimension Technology อุปกรณ์นี้เป็นผลจากประสบการณ์และความเชี่ยวชาญที่สั่งสมมาเป็นเวลาหลายปีของ Dimension Technology ในด้านการวิจัย พัฒนา และผลิตอุปกรณ์สำหรับการทดสอบไฟเบอร์ออปติก โดยมุ่งเน้นการตรวจสอบที่มีความแม่นยำสูง ใช้งานสะดวก และรองรับกระบวนการตรวจสอบแบบอัตโนมัติอย่างมีประสิทธิภาพ

• Capable of simultaneous measurement of end face analysis and geometric morphology
• Fully automatic measurement, automatic focusing, and automatic calibration functions
• Automatic adjustment of APC angle from 0 to 12 degrees
• Design of fixture with adaptive locking force
• The detection speed only takes 1 second, and the measurement at the same time only takes 2 seconds
• Automatically saving measurement data facilities data management and quality control

คุณสมบัติหลัก

• สามารถวัดและวิเคราะห์ พื้นผิวปลายไฟเบอร์ (End Face) และ รูปร่างทางเรขาคณิต (Geometric Morphology) ได้พร้อมกัน
• รองรับการวัดแบบอัตโนมัติเต็มรูปแบบ พร้อมฟังก์ชัน โฟกัสอัตโนมัติ (Auto Focus) และ ปรับเทียบอัตโนมัติ (Auto Calibration)
• รองรับการ ปรับมุม APC อัตโนมัติในช่วง 0–12°
• ชุดจับยึด (Fixture) ออกแบบด้วยระบบ แรงล็อกแบบปรับตามชิ้นงาน (Adaptive Locking Force)
• ใช้เวลาในการตรวจจับเพียง 1 วินาที และการวัดพร้อมกันใช้เวลาเพียง 2 วินาที
• สามารถ บันทึกข้อมูลการวัดโดยอัตโนมัติ ช่วยอำนวยความสะดวกในการจัดการข้อมูลและการควบคุมคุณภาพ

Main applications

Automatic adjustment of 0-12 ° APC angle

FUTURE’s unique fixture platform design allows for a wide range of angle adjustment from 0 to 12 °, meeting the testing needs of customers for special angles of connectors FUTURE’s fixture platform can provide an adjustment accuracy of 0.003 °, and each measurement software provides angle compensation function, making angle measurement achieve higher accuracy

การใช้งานหลัก

ใช้สำหรับตรวจสอบ หัวต่อไฟเบอร์ออปติก (Fiber Optical Inserts), สายแพตช์ (Jumpers), สายหางไฟเบอร์ (Tail Fibers) และไฟเบอร์เปลือย (Bare Fibers) ในกระบวนการ ขัดผิว (Polishing) และ ประกอบชิ้นงาน (Assembly) การปรับมุม APC อัตโนมัติ 0–12°

การออกแบบแพลตฟอร์ม Fixture ที่เป็นเอกลักษณ์ของ FUTURE ช่วยให้สามารถปรับมุมได้อย่างกว้างตั้งแต่ 0–12° รองรับความต้องการในการทดสอบคอนเน็กเตอร์ที่มีมุมพิเศษแพลตฟอร์ม Fixture ของ FUTURE สามารถปรับมุมได้ด้วยความละเอียดสูงถึง 0.003° นอกจากนี้ ซอฟต์แวร์สำหรับการวัดยังมี ฟังก์ชันชดเชยมุม (Angle Compensation) ช่วยเพิ่มความแม่นยำในการวัดมุมให้สูงยิ่งขึ้น

FUTURE; The fixture attachments are an adaptive locking force structure design, releasing on springs to automatically adjust the locking force of the ceramic insert, ensuring consistent locking force at each time, reducing fixture wear and extending service life

การออกแบบชุดจับยึดด้วยแรงล็อกแบบปรับตามชิ้นงาน

ชุดอุปกรณ์จับยึดของ FUTURE ได้รับการออกแบบด้วยโครงสร้าง แรงล็อกแบบปรับอัตโนมัติ (Adaptive Locking Force) โดยใช้สปริงในการปลดและปรับแรงล็อกให้เหมาะสมกับ Ceramic Insert โดยอัตโนมัติ
ช่วยให้แรงล็อกมีความสม่ำเสมอในทุกครั้งที่ใช้งาน ลดการสึกหรอของชุดจับยึด และช่วย ยืดอายุการใช้งานของ Fixture

FUTURE; The carefully designed structure and unique optical path can achieve simultaneous analysis of end face images and measurement of geometric parameters The accuracy of functions such as autofocus, automatic triggering, and automatic calibration is extremely high, and you only need to click on measurement; We will find the interference ring for you and provide accurate measurement results, which will be automatically saved and entered into Excel; Table, FUTURE; It will be your very simple and feasible work partner

ฟังก์ชันวัดพื้นผิวปลายไฟเบอร์และอินเทอร์เฟซพร้อมกัน

FUTURE ได้รับการออกแบบด้วยโครงสร้างที่พิถีพิถันและระบบทางเดินแสงที่เป็นเอกลักษณ์ ทำให้สามารถ วิเคราะห์ภาพพื้นผิวปลายไฟเบอร์ และ วัดค่าพารามิเตอร์ทางเรขาคณิต ได้พร้อมกันรองรับฟังก์ชันสำคัญ เช่นโฟกัสอัตโนมัติ (Autofocus) การทริกเกอร์การวัดอัตโนมัติ (Automatic Triggering) การปรับเทียบอัตโนมัติ (Automatic Calibration)ระบบมีความแม่นยำสูง เพียงคลิกปุ่ม Measurement ระบบจะค้นหา วงแหวนแทรกสอด (Interference Ring) โดยอัตโนมัติและประมวลผลค่าการวัดที่แม่นยำผลการวัดสามารถ บันทึกโดยอัตโนมัติและส่งออกเป็นไฟล์ Excel ช่วยให้การจัดการข้อมูลทำได้ง่ายและสะดวกยิ่งขึ้น ทำให้ FUTURE เป็นเครื่องมือที่ใช้งานง่ายและเหมาะสำหรับการตรวจสอบคุณภาพในกระบวนการผลิตไฟเบอร์ออปติก

FUTURE; Excellent software and hardware design greatly improves the speed of testing, which can be applied in; 2s  Internally complete the work including end face analysis and surface morphology measurement, which can be completed as soon as possible in  1s  Complete the testing of a single connector internally

FUTURE; Lock type USB using adapter series; 3.0; Number; According to the line, ensuring stable and high speed data connection in any situation&Nbsp; The unique hardware structure design ensures stable test results and measurement accuracy even in factory environments with high vibrations

การเชื่อมต่อข้อมูลที่เสถียรและประสิทธิภาพการป้องกันแรงสั่นสะเทือนที่โดดเด่น

FUTURE ใช้การเชื่อมต่อข้อมูลผ่าน USB แบบล็อก พร้อมอะแดปเตอร์ซีรีส์ USB 3.0 ช่วยให้มั่นใจได้ถึงการเชื่อมต่อข้อมูลที่ เสถียรและมีความเร็วสูง แม้ในสภาวะการใช้งานที่หลากหลายโครงสร้างฮาร์ดแวร์ที่ได้รับการออกแบบเป็นพิเศษ ช่วยให้เครื่องสามารถรักษา ความเสถียรของผลการทดสอบและความแม่นยำในการวัด ได้ แม้ใช้งานในสภาพแวดล้อมโรงงานที่มีแรงสั่นสะเทือนสูง
