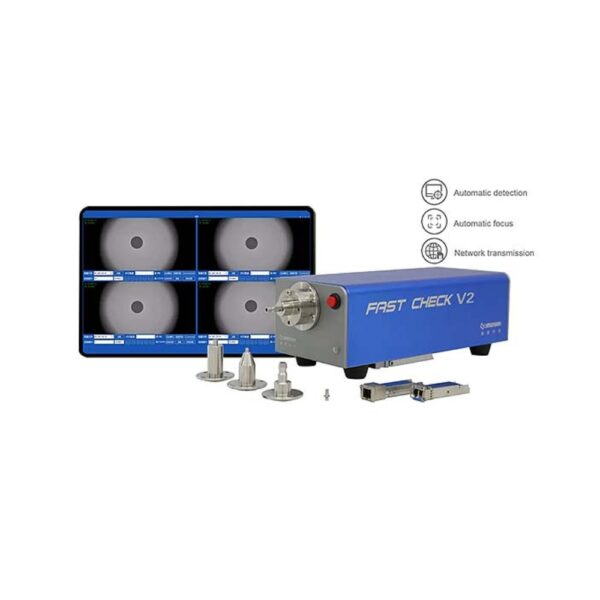

FastCheck V2 Fully Automatic Fiber Endface Inspector
Automated centering, focusing, exposure, and measurement – the ideal choice for automated production lines!
FastCheck V2 Fully Automatic Fiber Endface Inspector สามารถจัดศูนย์กลาง การโฟกัส การเปิดรับแสง และการวัดแบบอัตโนมัติ – ซึ่งเป็นตัวเลือกที่สมบูรณ์แบบสำหรับสายการผลิตแบบระบบอัตโนมัติ
- Digital solution
- Fully automatic inspection
- Network control and transmit data
- Clear images
- Form an automatic cleaning and inspection system with Offsoon Mark Ⅱ plus
การจัดศูนย์กลาง การโฟกัส การเปิดรับแสง และการวัดแบบอัตโนมัติ – ทางเลือกที่สมบูรณ์แบบสำหรับสายการผลิตอัตโนมัติ!
FastCheck V2 เครื่องตรวจสอบปลายไฟเบอร์ออปติกแบบอัตโนมัติเต็มรูปแบบ
สามารถจัดศูนย์กลาง โฟกัส ปรับแสง และวัดผลได้โดยอัตโนมัติ – เหมาะอย่างยิ่งสำหรับการใช้งานในสายการผลิตที่เป็นระบบอัตโนมัติ
- โซลูชันดิจิทัล
- ตรวจสอบแบบอัตโนมัติเต็มรูปแบบ
- ควบคุมและส่งข้อมูลผ่านเครือข่าย
- ให้ภาพที่คมชัด
- สามารถรวมเข้ากับระบบทำความสะอาดและตรวจสอบแบบอัตโนมัติร่วมกับ Offsoon Mark Ⅱ plus
Product Overview
In order to ensure accuracy, fast, and effective full automatic detection of components and optical modules, Dimension Technology has developed and launched a fully automatic end face detector By adapting a new digital image solution, this fully automated end detector is not only supporting network data transmission, but also achieving image quality consistent with the EasyCheck V2 series 200X end detector Realize fully automatic functions such as automatic centering, autofocus, automatic exposure, and automatic measurement Having independent I/O interfaces, it can form an automated detection and cleaning solution with Offson Pro, making it an ideal choice for automated production lines
ภาพรวมผลิตภัณฑ์
เพื่อให้การตรวจสอบส่วนประกอบและโมดูลออปติคัลมีความแม่นยำ รวดเร็ว และมีประสิทธิภาพมากยิ่งขึ้น Dimension Technology จึงได้พัฒนาและเปิดตัวเครื่องตรวจสอบหน้าปลายไฟเบอร์แบบอัตโนมัติเต็มรูปแบบ โดยใช้โซลูชันภาพดิจิทัลรุ่นใหม่ เครื่องตรวจสอบนี้ไม่เพียงรองรับการส่งข้อมูลผ่านเครือข่าย แต่ยังให้คุณภาพของภาพที่สอดคล้องกับรุ่น EasyCheck V2 (กำลังขยาย 200 เท่า) สามารถทำงานแบบอัตโนมัติได้อย่างครบถ้วน เช่น การจัดศูนย์อัตโนมัติ, การโฟกัสอัตโนมัติ, การปรับแสงอัตโนมัติ, การวัดผลอัตโนมัติ พร้อมด้วยพอร์ต I/O อิสระ ช่วยให้สามารถเชื่อมต่อกับอุปกรณ์ Offsoon Pro เพื่อสร้างโซลูชันการตรวจสอบและทำความสะอาดแบบอัตโนมัติได้อย่างสมบูรณ์ เหมาะอย่างยิ่งสำหรับใช้งานในสายการผลิตที่เป็นระบบอัตโนมัติ
Main features
- Digital solution
- Fully automatic inspection
- Network control and transmit data
- Clear images
- Form an automatic cleaning and inspection system with Offsoon Mark Ⅱ plus
คุณสมบัติเด่น
- โซลูชันดิจิทัล
- ตรวจสอบแบบอัตโนมัติเต็มรูปแบบ
- ควบคุมและส่งข้อมูลผ่านระบบเครือข่าย
- ให้ภาพที่คมชัด
- สามารถรวมระบบทำความสะอาดและตรวจสอบอัตโนมัติร่วมกับ Offsoon Mark Ⅱ Plus
Main applications
Fiber optical connectors, optical transmission modules, TOSA/ROSA; Detection of components, etc.
การใช้งานหลัก
เหมาะสำหรับการตรวจสอบ: ขั้วต่อไฟเบอร์ออปติก, โมดูลส่งผ่านแสง (Optical Transmission Modules), TOSA / ROSA และชิ้นส่วนออปติคัลอื่น ๆ
Fully automatic measurement
FastCheck; V2 is a fully automated end face detector with automated functions such as automatic center, autofocus, automatic exposure, and automatic measurement.
การวัดผลแบบอัตโนมัติเต็มรูปแบบ
FastCheck V2 คือเครื่องตรวจสอบหน้าปลายไฟเบอร์แบบอัตโนมัติเต็มระบบ ซึ่งมาพร้อมกับฟังก์ชันอัตโนมัติต่าง ๆ เช่ การจัดศูนย์อัตโนมัติ, การโฟกัสอัตโนมัติ, การปรับแสงอัตโนมัติ, และการวัดผลอัตโนมัติ
Clear image quality
FastCheck; V2; Adopting a brand new digital imaging scheme, the image quality reaches the level of EasyCheck; The image quality of the V2 series 200X end detector is consistent During the production and manufacturing process of components and modules,

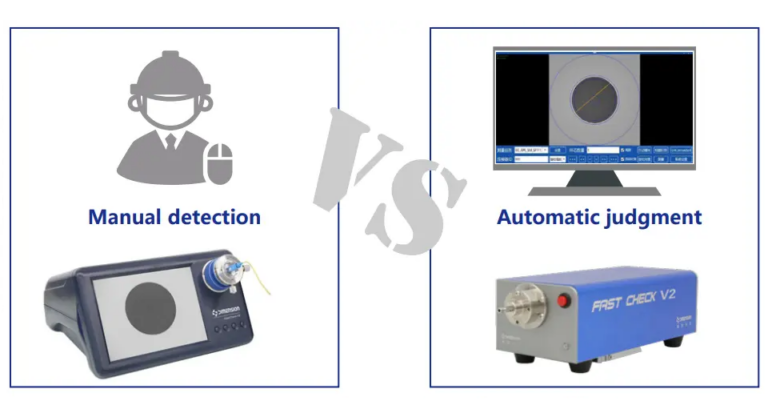

Say goodbye to manual detection, achieve automatic judgment, and improve detection efficiency
คุณภาพของภาพที่คมชัด
FastCheck V2 ใช้ระบบประมวลผลภาพดิจิทัลรุ่นใหม่ล่าสุด ทำให้ได้คุณภาพของภาพที่เทียบเท่ากับเครื่องตรวจสอบปลายไฟเบอร์รุ่น EasyCheck V2 Series 200X และให้ความคมชัดที่สม่ำเสมอตลอดกระบวนการผลิตชิ้นส่วนและโมดูลออปติคัล
หมดปัญหาการตรวจสอบแบบแมนนวล – ด้วยระบบวิเคราะห์อัตโนมัติ ช่วยเพิ่มประสิทธิภาพการตรวจสอบได้อย่างชัดเจน
Network transmission data
FastCheck; V2 supports network transmission, and PC software can simultaneously support 4 FastCheck devices; The connection and operation of V2 devices Say goodbye to the traditional one on one connection between the end detector and PC through data cables
การส่งข้อมูลผ่านเครือข่าย
FastCheck V2 รองรับการส่งข้อมูลผ่านระบบเครือข่าย โดยซอฟต์แวร์บนคอมพิวเตอร์สามารถรองรับการใช้งานกับอุปกรณ์ FastCheck ได้พร้อมกันถึง 4 เครื่อง
ไม่จำเป็นต้องเชื่อมต่อแบบตัวต่อตัวระหว่างเครื่องตรวจสอบกับคอมพิวเตอร์ผ่านสายข้อมูลอีกต่อไป – หมดปัญหาระบบเชื่อมต่อแบบเดิม เพิ่มความยืดหยุ่นและประสิทธิภาพในการใช้งาน

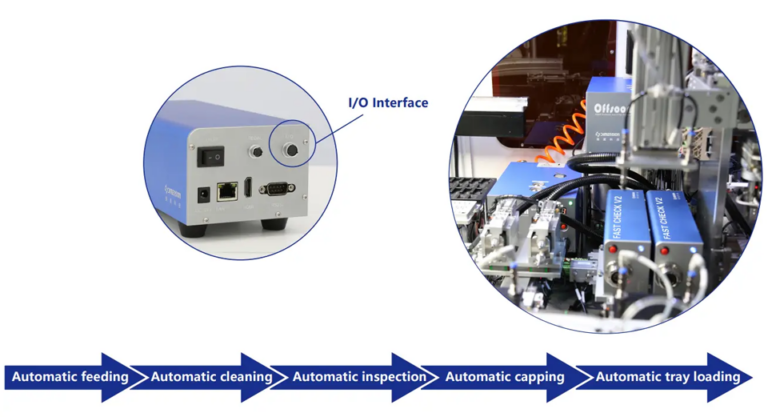

Comprehensive I/O interfaces
FastCheck; V2 has independent; I/O; Interface, capable of remotely triggering measures and transmitting measurement results, and other functions; Can achieve linkage with other devices.
อินเทอร์เฟซ I/O ที่ครบครัน
FastCheck V2 มาพร้อมกับอินเทอร์เฟซ I/O อิสระ ซึ่งสามารถสั่งงานระยะไกลเพื่อเริ่มการวัด ส่งผลการวัด และทำงานร่วมกับฟังก์ชันอื่น ๆ ได้ รองรับการเชื่อมต่อกับอุปกรณ์ภายนอกเพื่อทำงานแบบ ระบบลิงก์อัตโนมัติ
Powerful extension functions
FastCheck; V2 can work with Offshore; The Rro considerations of a fully automatic cleaning and detection system, which realizes fully automatic functions such as automatic loading and unloading, automatic cleaning, automatic detection, and automatic capping
ฟังก์ชันขยายที่ทรงพลัง
FastCheck V2 สามารถทำงานร่วมกับระบบของ Offsoon Pro เพื่อสร้างโซลูชันระบบตรวจสอบและทำความสะอาดแบบอัตโนมัติเต็มรูปแบบรองรับการทำงานอัตโนมัติ เช่น การโหลดและขนถ่ายชิ้นงานอัตโนมัติ, การทำความสะอาดอัตโนมัติ, การตรวจสอบอัตโนมัติ และการปิดฝาอัตโนมัติ

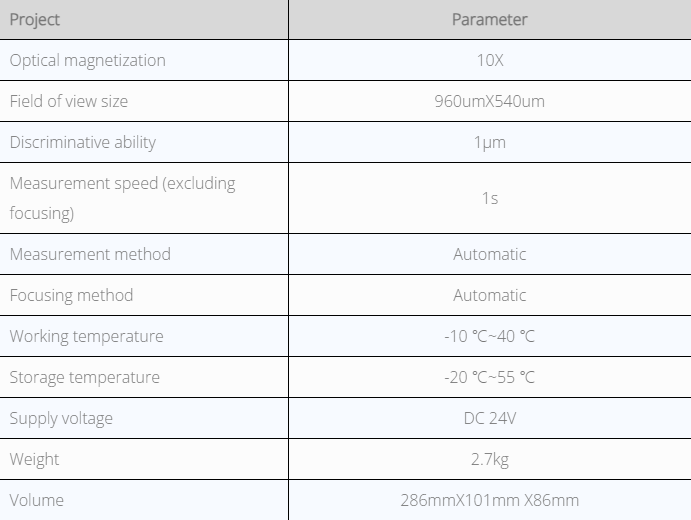

Performance Parameter
