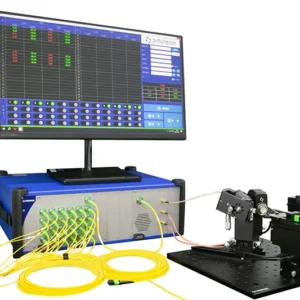

One-step detection of IL, RL, and polarity, solving FA polarity issues.
- Support SM/MM FA test
- Customized wavelength
- IL,RL,Polarity 3 in one
- Special mode for FA,higher accuracy for RL
- Patented visual detection polarity
- Rich FA fixture,interface,easy to replace
- Optional external PD for muti-branch FA/Z-BLOCK
- Can be upgraded in the existingpolarity insertion loss meter
- Integratingball can be customized to test 2000+core number FA
ตรวจวัด IL, RL และ Polarity ได้ในขั้นตอนเดียว แก้ปัญหาการตรวจสอบ Polarity ของ FA
- รองรับการทดสอบ FA แบบ SM/MM
- รองรับการกำหนด ความยาวคลื่น (Wavelength) ตามความต้องการ
- รวมการทดสอบ IL, RL และ Polarity ไว้ในเครื่องเดียว
- มี โหมดเฉพาะสำหรับการทดสอบ FA ช่วยเพิ่มความแม่นยำในการวัด RL
- ใช้เทคโนโลยี Visual Polarity Detection ที่ได้รับสิทธิบัตร
- รองรับ FA Fixture หลากหลายรูปแบบ พร้อมอินเทอร์เฟซที่ใช้งานง่ายและเปลี่ยนได้สะดวก
- รองรับ External PD เป็นอุปกรณ์เสริมสำหรับการทดสอบ FA แบบหลายแขนง (Multi-branch FA) / Z-BLOCK
- สามารถ อัปเกรดจากเครื่องวัด Polarity และ Insertion Loss ที่มีอยู่เดิม ได้
- สามารถปรับแต่ง Integrating Sphere เพื่อรองรับการทดสอบ FA ที่มีจำนวนไฟเบอร์มากกว่า 2,000 คอร์
-
Swiftly detect optical path polarity in multi-channel (2~24, 2~32, 2~72) passive optical devices
- Programmable Polarity Tester
- Intelligent Self-learning Sample Polarity
- Real Time Testing Result
- Compatible with SM and MM Fibre
- 2~24，2~32，2~72 Channels
- Platform/Modular Design
- No Physical Contact
- Vertical/Horizontal Working
- 20dB Dynamic Range
- 3.5” Touch Screen
-
IL, RL, 3D, Endface four in one fully automated testing, saving workstations and increasing production efficiency by more than 4 times!
• All-in-one fully automated testing for IL, RL, 3D interferometry, and 2D End-face inspection
• Compatible with variety of connectors
• 400% efficiency increased with less working space and deployment resource
• Minimizes the needs of repeated insertions and removals while testing
• Flexibility to meet variety of demands
• Exclusive combination with end-face cleaning solution
• Compatible with results storing and Data-base connectivity
• Integrates seamlessly with automation testing systems
-
Integration of IL, RL, and polarity testing, improving efficiency by 600%
• RL mandrel-free, IL, RL and polarity detection, single channel test time as low as 1.5S
• Support various optical devices to test fiber polarity
• Three-in-one automatic test of mpo fiber IL.RL and polarity
• Save work stations and increase production and test efficiency by more than 6 times
• Abundant and interchangeable, high-reliability detector adapter connectors
• Support PC segment control software, automatically save test data reports, and support remote network control
-
Multifiber IRL Meter – Dimension Multifiber IRL meter uses a high stability laser source and a high precision optical power meter for mandrel-free return loss testing and high-speed insertion loss testing. The single-wavelength loss test time is less than 0.5s, and the minimum loss detection can be achieved -75dB. Includes 6 testing wavelengths for single mode and multiple mode (multiple mode :850nm, 1300nm, single mode :1310nm, 1490nm, 1550nm, 1625nm).The optimized integrating sphere can measure the loss of a dense multi-core MTP/MPO connector as well as the loss of a duplex-LC device. RLM fast and accurate measurement function make it an ideal tool for improving production efficiency and quality control.
Multifiber IRL Meter – เครื่องวัด IRL แบบมัลติไฟเบอร์ของ Dimension ได้ใช้แหล่งเลเซอร์ที่มีความเสถียรสูงและเครื่องวัดกำลังแสงที่มีความแม่นยำสูงสำหรับการทดสอบการสูญเสียการสะท้อนกลับแบบไม่มีแกนและการทดสอบการสูญเสียการแทรกสอดความเร็วสูง เวลาในการทดสอบการสูญเสียความยาวคลื่นเดียวน้อยกว่า 0.5 วินาที และสามารถตรวจจับการสูญเสียขั้นต่ำได้ที่ -75dB ประกอบด้วยความยาวคลื่นทดสอบ 6 ความยาวสำหรับโหมดเดียวและหลายโหมด (มัลติโหมด: 850nm, 1300nm, ซิงเกิลโหมด: 1310nm, 1490nm, 1550nm, 1625nm) อีกทั้งทรงกลมรวมสัญญาณที่ได้รับการปรับให้เหมาะสมสามารถวัดการสูญเสียของคอนเน็กเตอร์ MTP/MPO แบบมัลติคอร์หนาแน่น รวมถึงการสูญเสียของอุปกรณ์ดูเพล็กซ์-LC ฟังก์ชันการวัดที่รวดเร็วและแม่นยำของ RLM ทำให้เป็นเครื่องมือที่เหมาะสำหรับการปรับปรุงประสิทธิภาพการผลิตและการควบคุมคุณภาพ
-
Flexible and scalable
High precision and reliability
Reusable light source
Integrated systematic software architecture
-
Single fiber IRL Meter – Dimension single fiber IRL meter uses a high stability laser source and a high precision optical power meter for mandrel-free return loss testing and high-speed insertion loss testing. The single-wavelength loss test time is less than 0.5s, and the minimum return loss detection can be achieved -75dB. Includes 6 testing wavelengths for single mode and multiple mode (multiple mode :850nm, 1300nm, single mode :1310nm, 1490nm, 1550nm, 1625nm). RLM fast and accurate measurement function make it an ideal tool for improving production efficiency and quality control.
Single fiber IRL Meter – เครื่องวัด IRL ไฟเบอร์เดี่ยวของ Dimension ได้ใช้แหล่งเลเซอร์ที่มีความเสถียรสูงและเครื่องวัดกำลังแสงที่มีความแม่นยำสูงสำหรับการทดสอบการสูญเสียการสะท้อนกลับแบบไม่มีแกนและการทดสอบการสูญเสียการแทรกสอดความเร็วสูง เวลาทดสอบการสูญเสียความยาวคลื่นเดี่ยวน้อยกว่า 0.5 วินาที และสามารถตรวจจับการสูญเสียการสะท้อนกลับขั้นต่ำได้ -75dB ประกอบด้วยความยาวคลื่นทดสอบ 6 ความยาวคลื่นสำหรับซิงเกิลโหมดและมัลติโหมด (มัลติโหมด: 850nm, 1300nm, ซิงเกิลโหมด: 1310nm, 1490nm, 1550nm, 1625nm) ซึ่งฟังก์ชันการวัดที่รวดเร็วและแม่นยำของ RLM ทำให้เป็นเครื่องมือที่เหมาะสำหรับการปรับปรุงประสิทธิภาพการผลิตและการควบคุมคุณภาพ
-
Main Features
- Three-in-one automatic test of duplex fiber IL,RL and polarity
- RL mandrel-free test, IL,RL and polarity test time is less than 2s
- Reduce test work station and increase production test efficiency by more than 300%
- RL minimum detectable down to -80dB(SM)
- Minimum measuring fiber length 0.7 m
- Support single-core and duplex LC, CS, SN, MDC and other fiber patchcord tests.
- Rich interchangeable, high reliability detector adapter
- Support physical button, touchscreen, network, USB control methods
- Platform + module design, multi-application and scalable
- Support PC-side control software, automatic saving test data/report, support remote network control
-
- Flexible and scalable
- High precision and reliability
- Reusable light source
- Integrated systematic software architecture
