Camera type spot analyzer

Dimension Labs has launched a series of Beamhere spot analysts, which, together with general software, achieve complete beam quality analysis functions
Dimension Labs ได้เปิดตัวชุดเครื่องวิเคราะห์ลำแสง (Beam Profilers) รุ่น Beamhere ซึ่งเมื่อใช้งานร่วมกับซอฟต์แวร์เฉพาะทาง จะสามารถวิเคราะห์คุณภาพของลำแสง (Beam Quality Analysis) ได้อย่างครบถ้วน

Spot energy distribution and beam divergence angle, M ² Factor is an important component of last beam quality detection, and effective and accurate measurement and analysis are prerequisites for fully utilizing last The Beamhere series products have complete functions and can be used to inspect and evaluate scenarios such as beam shaping, focusing spot, and beam consolidation They also provide spot parameters that comply with the ISO11146 standard, such as beam width, peak center, and ellipticity All series products can be optionally acquired with M ² Factor testing module to achieve beam wait position, beam divergence angle, and M in the direction of beam propagation ² Measurement of factors BeamHere qualifications the evaluation of last beams and outputs test reports with just one click from the software, accurately and effectively completing beam analysis

BeamHere Series รองรับการวิเคราะห์คุณภาพลำแสงอย่างครบวงจร ตั้งแต่การกระจายพลังงานของลำแสง (Beam Energy Distribution) มุมการกระจายตัวของลำแสง (Beam Divergence Angle) ไปจนถึงค่า M² Beam Quality Factor ซึ่งเป็นตัวชี้วัดสำคัญของคุณภาพลำแสงระบบสามารถประเมินการใช้งานด้าน Beam Shaping, Focused Spot และ Beam Combining พร้อมวัดพารามิเตอร์ตามมาตรฐาน ISO 11146 ได้แก่ Beam Width, Beam Centroid และ Ellipticityเมื่อเลือกติดตั้ง M² Measurement Module ผู้ใช้สามารถวิเคราะห์ตำแหน่ง Beam Waist, Beam Divergence Angle และค่า M² ตลอดแนวการแพร่กระจายของลำแสง พร้อมสร้าง รายงานผลการทดสอบอัตโนมัติด้วยคลิกเดียว เพื่อการวิเคราะห์ที่แม่นยำและมีประสิทธิภาพสูงสุด

A full range of products that meet a wide range of testing needs | M2 factor testing modules that are compatible with all Beamhere spot analysts | Independently developed and carefully designed analysis software | The software truly achieves interactive friendship, simplicity, and ease of use, with one click output of test reports

ผลิตภัณฑ์ครอบคลุมทุกความต้องการ รองรับการทดสอบลำแสงได้หลากหลายรูปแบบ | โมดูลวัดค่า M² Factor รองรับการใช้งานร่วมกับเครื่องวิเคราะห์ลำแสง BeamHere Spot Analyzer ทุกรุ่น | ซอฟต์แวร์วิเคราะห์ที่พัฒนาขึ้นเอง ออกแบบมาอย่างพิถีพิถัน เพื่อประสิทธิภาพในการวิเคราะห์สูงสุด | ใช้งานง่ายด้วยอินเทอร์เฟซที่เป็นมิตร รองรับการทำงานที่สะดวก รวดเร็ว พร้อมสร้างรายงานผลการทดสอบได้ด้วย คลิกเดียว

A full range of products that meet a wide range of testing needs

The scanning slide type spot analyzer series and camera type spot analyzer series launched by Dimension Labs are divided into different applicable bands to form a complete product series, covering a wide range of spot testing needs in various bands

กลุ่มผลิตภัณฑ์ที่ครอบคลุมทุกความต้องการด้านการทดสอบ

Dimension Labs นำเสนอเครื่องวิเคราะห์ลำแสง (Beam Spot Analyzer) ทั้งแบบ Scanning Stage Type และ Camera Type ซึ่งได้รับการออกแบบให้รองรับการใช้งานในช่วงความยาวคลื่น (Wavelength Bands) ที่แตกต่างกัน จึงเกิดเป็น กลุ่มผลิตภัณฑ์ที่ครบถ้วน สามารถรองรับความต้องการในการวิเคราะห์และทดสอบลำแสงในทุกย่านความยาวคลื่นได้อย่างครอบคลุม

Adapt to all Beamhere spot analysts with M ² Factor testing module

The M2 factor testing module launched by Dimension Labs measures quality evaluation parameters such as M2 factor and beam divergence angle in the direction of beam propagation, and is compatible with scanning slit type spot analysts and camera type analysts

รองรับการใช้งานร่วมกับ BeamHere Spot Analyzer ทุกรุ่น พร้อมโมดูลวัดค่า M² Factor

โมดูลวัดค่า M² Factor จาก Dimension Labs ได้รับการออกแบบมาเพื่อวัดและประเมินคุณภาพของลำแสงตลอดแนวการแพร่กระจาย (Beam Propagation) โดยสามารถวัดพารามิเตอร์สำคัญ ได้แก่M² Beam Quality Factor, Beam Divergence Angle (มุมการกระจายตัวของลำแสง) โมดูลนี้สามารถใช้งานร่วมกับ BeamHere Spot Analyzer ได้ทุกรุ่น ทั้งแบบ Scanning Slit Type และ Camera Type ช่วยเพิ่มประสิทธิภาพในการวิเคราะห์คุณภาพของลำแสงได้อย่างแม่นยำและครบถ้วน

Independently developed and carefully designed analysis software

The Beamhere Laser Beam Analyzer beam analysis software developed by Dimension Labs is compatible with all hardware modules in the Beamhere series of beam measurement products Dimension Labs strictly controls customer experience, with a clear and decision interface, and consensus and effective operation

ซอฟต์แวร์วิเคราะห์ที่พัฒนาขึ้นเอง พร้อมการออกแบบอย่างพิถีพิถัน

อกแบบให้รองรับการทำงานร่วมกับฮาร์ดแวร์และโมดูลทั้งหมดในกลุ่มผลิตภัณฑ์ BeamHere Laser Beam Analyzer ได้อย่างสมบูรณ์ Dimension Labs ให้ความสำคัญกับประสบการณ์ของผู้ใช้งานในทุกขั้นตอน โดยซอฟต์แวร์มาพร้อม อินเทอร์เฟซที่เรียบง่าย ชัดเจน และใช้งานได้อย่างเป็นธรรมชาติ (Intuitive User Interface) ช่วยให้การตั้งค่า การวิเคราะห์ และการประมวลผลข้อมูลเป็นไปอย่างรวดเร็ว แม่นยำ และมีประสิทธิภาพ

เครื่องวิเคราะห์ลำแสงแบบกล้อง

Main advantages

A single model can meet the measurement of light spots in the range of 400-1700nm
2D spot real-time display
Real time analysis of 3D power distribution
Very suitable for complex spot testing with high order transient modes
Standard configuration of 6 attention pads to meet a wide range of power testing requirements
Combining spot analysis function with scientific camera imaging

จุดเด่นหลัก

รองรับการวัดลำแสงในช่วงความยาวคลื่น 400–1700 nm ด้วยอุปกรณ์เพียงรุ่นเดียว
แสดงภาพลำแสงแบบ 2D ได้แบบเรียลไทม์
วิเคราะห์การกระจายกำลังของลำแสงแบบ 3D ได้แบบเรียลไทม์
หมาะสำหรับการวิเคราะห์ลำแสงที่มีรูปแบบซับซ้อนและโหมดลำแสงลำดับสูง (Higher-Order Modes)
ติดตั้งวงล้อฟิลเตอร์มาตรฐานรองรับฟิลเตอร์ได้สูงสุด 6 ตำแหน่ง เพื่อรองรับการวัดกำลังแสงในช่วงที่หลากหลาย
ผสานความสามารถของ Beam Spot Analysis เข้ากับระบบกล้อง Scientific Camera

A single model can meet the measurement of light spots in the range of 400-1700nm

DimeThe short wave infrared wavelength spot analyzer launched by NSON Labs has a spectral response range of 400-1700nm, covering the measurement needs of conventional visible and near infrared wavelengths

รองรับการวัดลำแสงช่วง 400–1700 nm ด้วยอุปกรณ์เพียงรุ่นเดียว

เครื่องวิเคราะห์ลำแสงแบบกล้อง (Camera-Type Beam Spot Analyzer) สำหรับช่วง Short-Wave Infrared (SWIR) จาก Dimension Labs มีช่วงการตอบสนองสเปกตรัม 400–1700 nm ครอบคลุมการวัดทั้งช่วงแสงที่มองเห็นได้ (Visible) และช่วงใกล้อินฟราเรด (Near Infrared: NIR) ช่วยลดความจำเป็นในการใช้อุปกรณ์หลายรุ่น

2D spot real-time display and Real time analysis of 3D power distribution

The BeamHere camera based spot analyzer can refresh the image at a high frame rate in continuous measurement mode, reflecting real-time changes in the spot At the same time, the 3D view can also be analyzed in real time and viewed from any angle Real time is a Huge advantage in dynamic testing, optical system adjustment, or time monitoring

แสดงผลลำแสงแบบ 2D และวิเคราะห์การกระจายกำลังแบบ 3D แบบเรียลไทม์

BeamHere Camera-Type Spot Analyzer สามารถแสดงภาพลำแสงด้วยอัตรารีเฟรชสูงในโหมดการวัดต่อเนื่อง ทำให้สามารถติดตามการเปลี่ยนแปลงของลำแสงได้แบบเรียลไทม์นอกจากนี้ยังสามารถแสดงและวิเคราะห์การกระจายกำลังของลำแสงในรูปแบบ 3D พร้อมหมุนมุมมองได้อย่างอิสระ เหมาะสำหรับการทดสอบลำแสงแบบไดนามิก, การปรับแต่งระบบออปติก, การตรวจสอบกระบวนการแบบ Real-Time

Suitable for complex spot testing with high order transient modes

Camera based imaging is a process where multiple pixels provide feedback on the shape of the same spot at different positions on the cross section Therefore, even if the energy distribution of the spot is irregular or non Gaussian and contains higher order transformer modes, it can be accurately measured by the camera based spot analyzer

เหมาะสำหรับการวิเคราะห์ลำแสงที่มีรูปแบบซับซ้อน

ระบบวิเคราะห์แบบกล้องใช้เซนเซอร์ที่ประกอบด้วยพิกเซลจำนวนมาก ทำให้สามารถเก็บข้อมูลรูปร่างของลำแสงได้อย่างละเอียดในทุกตำแหน่งบนหน้าตัดของลำแสงจึงสามารถวัดลำแสงที่มีการกระจายพลังงานไม่สม่ำเสมอ (Non-Gaussian Beam) รวมถึงลำแสงที่มี Higher-Order Transverse Modes ได้อย่างแม่นยำ

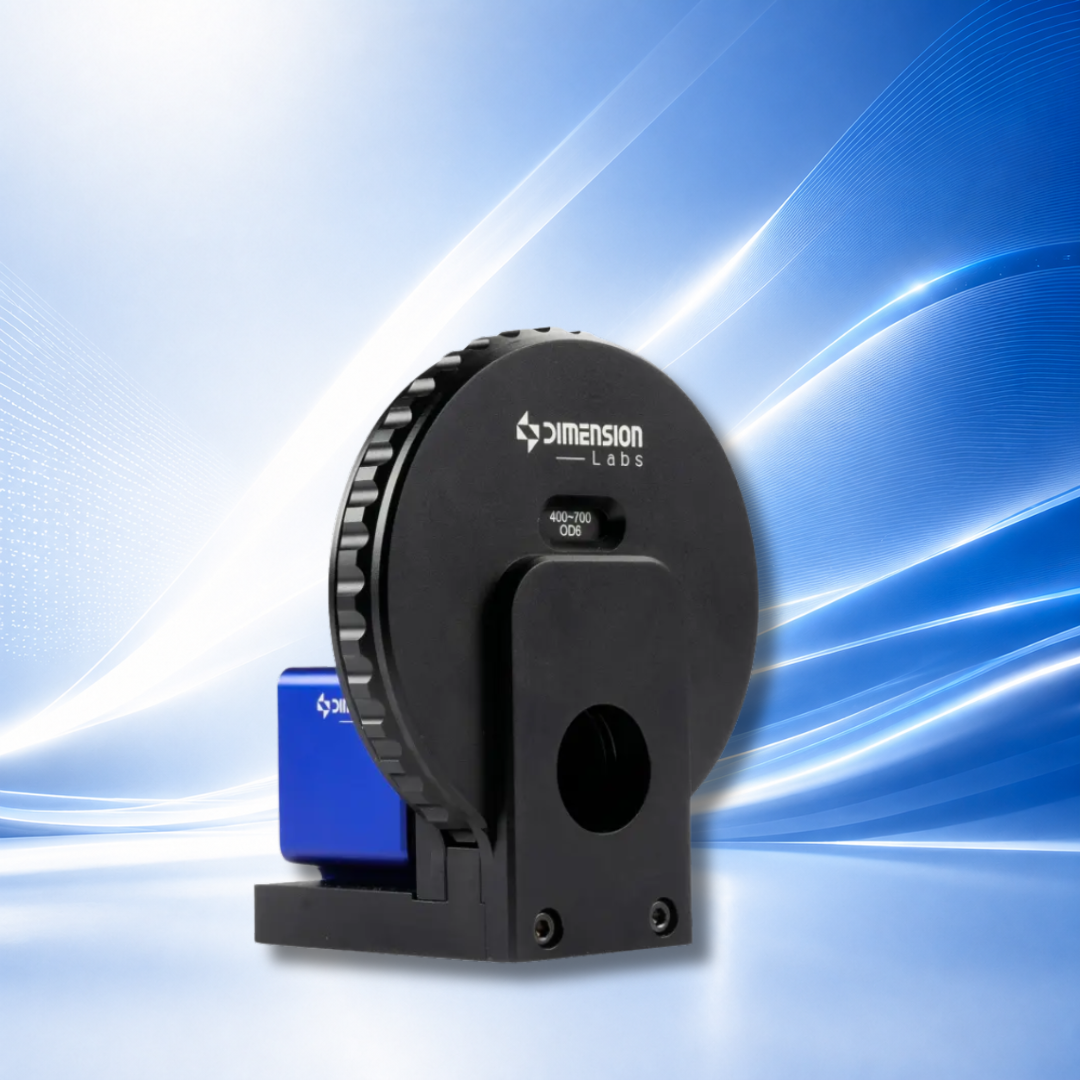

Standard configuration of 6 attention pads to meet a wide range of power testing requirements

Dimension Labs; The camera type spot analyzer launched ads a unique filter wheel structure, which can install up to 6 filters with different wavelengths and attention inside the wheel, achieving the maximum power measurement range in the most compact way The filter can be easily replaced by gene rotation, achieving simple operation and effective measurement

วงล้อฟิลเตอร์มาตรฐาน รองรับฟิลเตอร์ได้สูงสุด 6 ตำแหน่ง

Camera-Type Spot Analyzer จาก Dimension Labs ใช้โครงสร้าง Filter Wheel ที่ได้รับการออกแบบเป็นพิเศษ สามารถติดตั้งฟิลเตอร์ได้สูงสุด 6 ตำแหน่งผู้ใช้สามารถเลือกใช้ฟิลเตอร์ที่มีช่วงความยาวคลื่นและค่าความหนาแน่นแสง (Optical Density: OD) แตกต่างกัน เพื่อขยายช่วงการวัดกำลังแสงได้อย่างมีประสิทธิภาพการเปลี่ยนฟิลเตอร์ทำได้ง่ายเพียงหมุนวงล้อ ช่วยให้ใช้งานสะดวกและเพิ่มประสิทธิภาพในการวัด

Combining spot analysis function with scientific camera imaging

The detachable design of the spot analysis camera and filter wheel greatly expands its functional applications The disassembled camera, combined with additional camera driver software, can meet the application requirements of CMOS cameras or shortwave red cameras for scientific imaging

ผสานการวิเคราะห์ลำแสงเข้ากับระบบ Scientific Camera

การออกแบบให้สามารถแยกชุดกล้องออกจาก Filter Wheel ได้ ช่วยเพิ่มความยืดหยุ่นในการใช้งานเมื่อนำกล้องไปใช้งานร่วมกับซอฟต์แวร์ควบคุมกล้อง จะสามารถใช้เป็น Scientific CMOS Camera หรือ Short-Wave Infrared Camera (SWIR Camera) สำหรับงานถ่ายภาพทางวิทยาศาสตร์ได้อีกด้วย

M ² Factor testing module

โมดูลวัดค่า M² Beam Quality Factor

Module Description

Dimension Labs has launched the M2 testing module for the camera based spot analyzer and scanning slide spot analyzer series products, which can measure beam quality characteristic parameters such as M2, divergence angle, wait position, wait diameter, etc. for laser propagation quality detection

รายละเอียดโมดูล

Dimension Labs ได้พัฒนา โมดูลวัดค่า M² Beam Quality Factor สำหรับใช้งานร่วมกับ Camera-Type Beam Spot Analyzer และ Scanning Slit-Type Beam Spot Analyzer เพื่อประเมินคุณภาพของลำแสงเลเซอร์ตลอดแนวการแพร่กระจาย (Laser Beam Propagation) โมดูลนี้สามารถวัดพารามิเตอร์สำคัญของคุณภาพลำแสง สามารถวัดพารามิเตอร์สำคัญสำหรับการประเมินคุณภาพการแพร่กระจายของลำแสงเลเซอร์ ได้แก่ ค่า M² Beam Quality Factor, มุมการกระจายตัวของลำแสง (Beam Divergence Angle), ตำแหน่งเอวลำแสง (Beam Waist Position) และเส้นผ่านศูนย์กลางของเอวลำแสง (Beam Waist Diameter)

Main advantages

Automatic measurement of slide rails
Software automatic analysis
Compact in size
Universal mounting hole, easy to disassemble and assemble

จุดเด่นของโมดูล

ระบบเลื่อนรางวัดอัตโนมัติ
ซอฟต์แวร์วิเคราะห์ผลอัตโนมัติ
ขนาดกะทัดรัด
รูยึดมาตรฐาน ติดตั้งและถอดประกอบได้ง่าย

Technical Introduction

The scheme of using a fixed lens and a moving probe, while ensuring lens aberration, commonly collects multiple images during measurement; Z Calculate the beam width at the axis position; M2; Factor and other beam parameters In order to comply with the ISO11146 standard and improve measurement accuracy, data collected in the direction of light propagation is greater than; 10 The bundle width at positions must have at least 5 The length of the wait is located at a point within one Rayleigh distance range

หลักการทำงาน

ระบบใช้หลักการวัดโดย เลนส์คงที่ (Fixed Lens) ร่วมกับ หัววัดที่เคลื่อนที่ได้ (Moving Detector/Probe) เพื่อเก็บภาพลำแสงในหลายตำแหน่งตลอดแนวการแพร่กระจายของลำแสง (Beam Propagation) จากนั้นซอฟต์แวร์จะประมวลผลข้อมูลเพื่อคำนวณพารามิเตอร์สำคัญของลำแสง ได้แก่ Beam Width (ความกว้างของลำแสง) M² Beam Quality Factor Beam Waist Position (ตำแหน่งเอวลำแสง) Beam Waist Diameter (เส้นผ่านศูนย์กลางของเอวลำแสง) Beam Divergence Angle (มุมการกระจายตัวของลำแสง) เพื่อให้เป็นไปตามข้อกำหนดของ มาตรฐาน ISO 11146 และเพิ่มความแม่นยำในการวัด ระบบจะเก็บข้อมูลตามแนวการแพร่กระจายของลำแสงจาก มากกว่า 10 ตำแหน่ง (Measurement Positions) โดยจะต้องมี อย่างน้อย 5 จุด อยู่ภายในช่วง Rayleigh Range ของตำแหน่งเอวลำแสง (Beam Waist) เพื่อให้การคำนวณค่า M² Beam Quality Factor มีความถูกต้องและเชื่อถือได้

Analysis software

The BeamHere spot analyzer software developed by Dimension Optoelectronics is guided by clear and consistent logic design, easy operation, and user friendly visual presentation It considers different usage scenarios and creates practical and effective operation software for users

ซอฟต์แวร์วิเคราะห์

ซอฟต์แวร์ BeamHere Spot Analyzer ที่พัฒนาโดย Dimension Optoelectronics ได้รับการออกแบบโดยยึดหลัก โครงสร้างการทำงานที่ชัดเจนและเป็นระบบ พร้อมอินเทอร์เฟซที่ใช้งานง่ายและเป็นมิตรต่อผู้ใช้ (User-Friendly Interface)ซอฟต์แวร์ได้รับการพัฒนาโดยคำนึงถึงรูปแบบการใช้งานที่หลากหลาย เพื่อมอบประสบการณ์การใช้งานที่สะดวก มีประสิทธิภาพ และช่วยให้ผู้ใช้งานสามารถดำเนินการวัด วิเคราะห์ และจัดการข้อมูลได้อย่างรวดเร็วและแม่นยำ

Performance parameter
