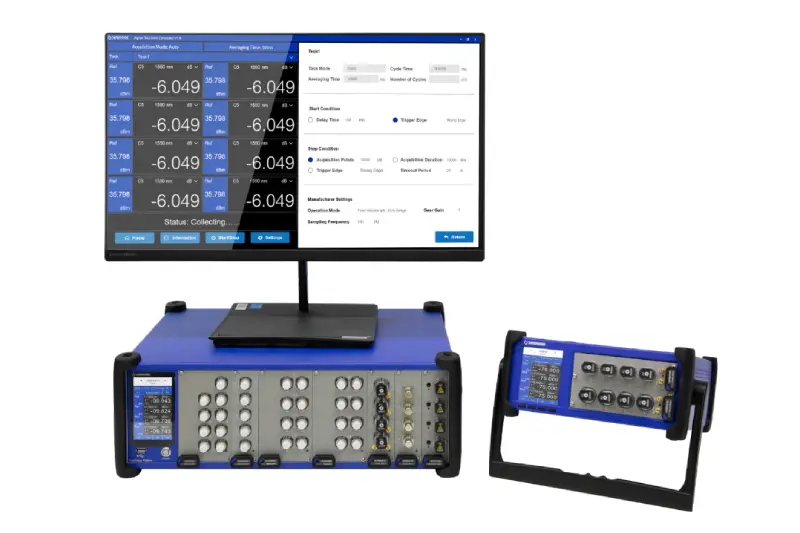

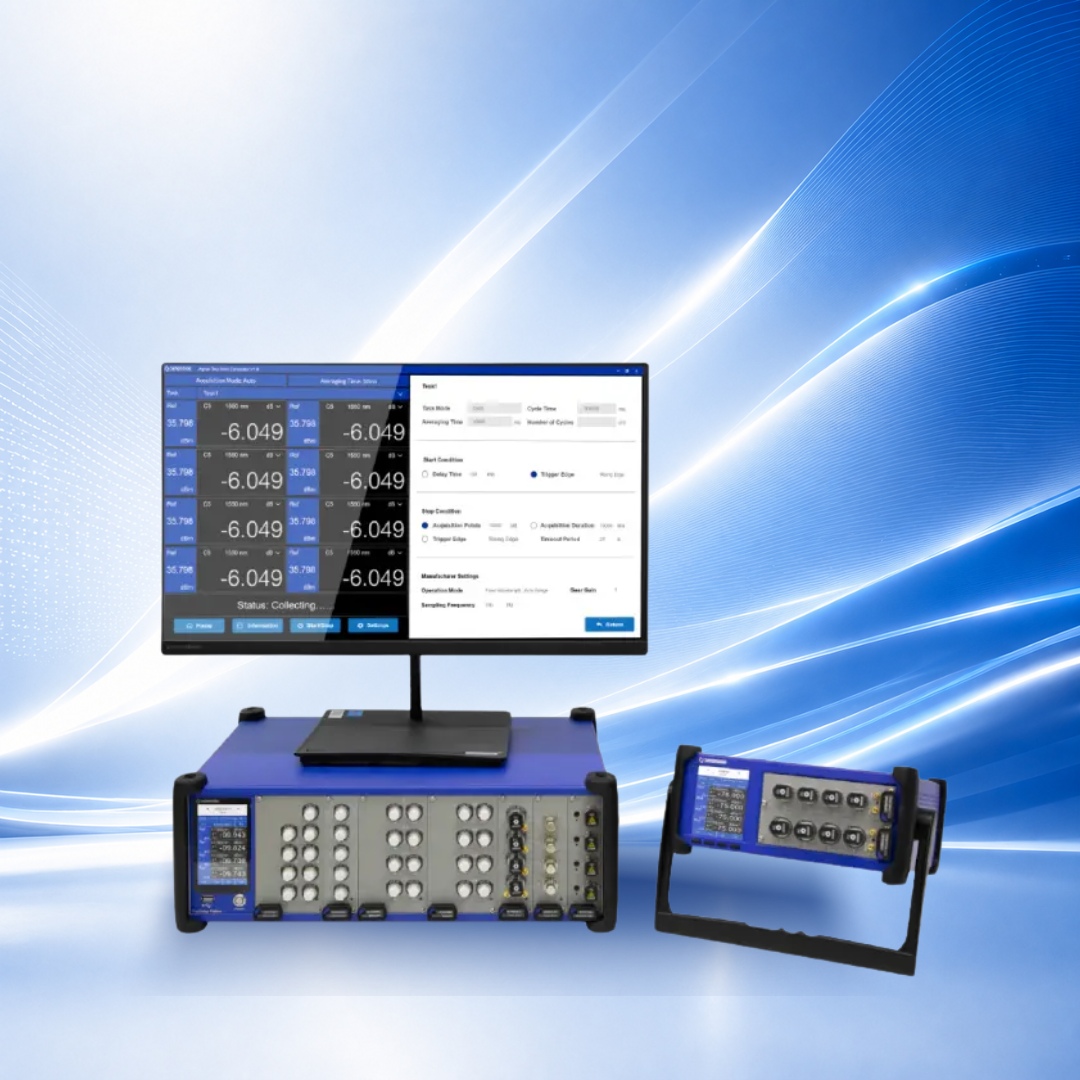

ALPHA Testing Platform
Compact Intelligent Instrument Development Chassis
Separated hardware architecture design.
Platform + modular design.
Built-in slot recognition and power-on control, supporting hot-swapping.
Supports network and USB control, enabling multiple test instruments to work together for automated testing systems.
Features an ARM+Linux architecture with a built-in touch display, supporting both button and touch control for greater flexibility.
แชสซีสำหรับการพัฒนาเครื่องมือวัดอัจฉริยะแบบกะทัดรัด
การออกแบบสถาปัตยกรรมฮาร์ดแวร์แบบแยกส่วน
การออกแบบแบบ Platform + Modular
รองรับการตรวจจับโมดูลและควบคุมการจ่ายไฟอัตโนมัติ
รองรับการควบคุมผ่านเครือข่ายและ USB
สถาปัตยกรรม ARM + Linux พร้อมหน้าจอสัมผัสในตัว
Dimension’s FreeDesign Intelligent Instrument Development Platform adopts a 1-chassis + N-modules architecture, empowering users to efficiently develop and deploy versatile test & easurement systems tailored for optical communication applications. This compact, PC-sized platform integrates multiple measurement modules, enabling flexible customization for R&D, automated production testing, and high-speed optical component validation.
แพลตฟอร์มพัฒนาเครื่องมืออัจฉริยะ FreeDesign ของ Dimension ใช้สถาปัตยกรรมแบบ 1 Chassis + N Modules ช่วยให้ผู้ใช้งานสามารถพัฒนาและติดตั้งระบบทดสอบและตรวจวัด (Test & Measurement System) ได้อย่างมีประสิทธิภาพ พร้อมรองรับการปรับแต่งให้เหมาะสมกับงานด้านการสื่อสารผ่านใยแก้วนำแสง (Optical Communication) ได้อย่างหลากหลายแพลตฟอร์มขนาดกะทัดรัดในรูปแบบ PC-Sized นี้ ผสานรวมโมดูลการวัดหลายประเภทไว้ภายในเครื่องเดียว ทำให้สามารถเลือกปรับแต่งระบบได้อย่างยืดหยุ่น เหมาะสำหรับงานวิจัยและพัฒนา (R&D) การทดสอบในสายการผลิตแบบอัตโนมัติ (Automated Production Testing) และการทดสอบตรวจสอบประสิทธิภาพของอุปกรณ์ออปติคัลความเร็วสูง (High-Speed Optical Component Validation)
FreeDesign:Where can it be applied?
FreeDesign provides high performance, high precision, high degree of freedom of testing methods; can meet the needs of various testing scenarios, and give you the most extensive creative space.
- Custom optical test instruments
- Real-time production monitoring
- R&D labs
FreeDesign: สามารถนำไปประยุกต์ใช้งานด้านใดได้บ้าง?
FreeDesign มอบประสิทธิภาพการทดสอบที่เหนือกว่า ด้วยความแม่นยำสูงและความยืดหยุ่นในการออกแบบระบบทดสอบ รองรับความต้องการของงานทดสอบในหลากหลายรูปแบบ พร้อมเปิดโอกาสให้ผู้ใช้งานสามารถสร้างสรรค์และพัฒนาระบบทดสอบได้อย่างอิสระ
- เครื่องมือทดสอบออปติคัลที่ออกแบบเฉพาะ
- การตรวจสอบและติดตามกระบวนการผลิตแบบเรียลไทม์
- ห้องปฏิบัติการวิจัยและพัฒนา
Key Features
| High Compatibility
The Free Design Intelligent Instrument Development Platform is compatible with all existing test modules from Dimensional, as well as user-developed modules based on USB inter fac es. Breaking traditional limitations, it adopts a standard USB protocol for communication, ensuring compatibility with a wide range of test modules and enabling seamless control of all module operations. This truly achieves multi-functionality within a single device and unifies the testing system. |
Modular Flexibility
The FreeDesign Intelligent Instrument Development System features a modular design, allowing users to select and combine various measurement modules as needed, making it adaptable to different applications. |
|
Industrial Reliability FreeDesign system has the characteristics of accurate reliability and robust durability, reliable operation in harsh environmental conditions. The internal heat dissipation system and antielectromagnetic interference ability of the chassis also help to maintain stable performance and accurate measurement results. |
Lab-Grade Design The FreeDesign chassis and modules feature Dimension’s professional-grade scientific design, optimizing everything from internal systems to user operation, hardware layout, and visual presentation. Simplicity and efficiency are core principles. For example, the chassis includes a built-in gravity sensor, allowing it to operate normally in both horizontal and vertical orientations, maximizing space utilization. |
คุณสมบัติเด่น
|
ความเข้ากันได้สูง แพลตฟอร์ม FreeDesign Intelligent Instrument Development Platform รองรับการใช้งานร่วมกับโมดูลทดสอบทั้งหมดของ Dimension ที่มีอยู่ในปัจจุบัน รวมถึงโมดูลที่ผู้ใช้งานพัฒนาขึ้นเองผ่านอินเทอร์เฟซ USB โดยใช้มาตรฐานการสื่อสารผ่าน USB Protocol ซึ่งช่วยขจัดข้อจำกัดของระบบแบบเดิม ทำให้สามารถเชื่อมต่อและควบคุมโมดูลทดสอบได้อย่างราบรื่น รองรับการรวมฟังก์ชันการวัดหลายรูปแบบไว้ในอุปกรณ์เดียว พร้อมสร้างระบบทดสอบแบบครบวงจรที่มีประสิทธิภาพ |
ความยืดหยุ่นของระบบโมดูลาร์ ระบบ FreeDesign Intelligent Instrument Development System ได้รับการออกแบบในรูปแบบ Modular Architecture ช่วยให้ผู้ใช้งานสามารถเลือกและผสานรวมโมดูลการวัดได้ตามความต้องการ รองรับการปรับแต่งระบบให้เหมาะสมกับงานทดสอบที่หลากหลาย พร้อมรองรับการขยายระบบในอนาคตได้อย่างง่ายดาย |
|
ความน่าเชื่อถือระดับอุตสาหกรรม ระบบ FreeDesign ได้รับการออกแบบให้มีความแม่นยำสูง พร้อมความทนทานและความน่าเชื่อถือในการใช้งาน สามารถทำงานได้อย่างเสถียรแม้ในสภาพแวดล้อมอุตสาหกรรมที่มีความท้าทาย ระบบระบายความร้อนภายในตัวเครื่องและการป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ช่วยรักษาประสิทธิภาพการทำงานและความถูกต้องของผลการวัดได้อย่างต่อเนื่อง |
การออกแบบมาตรฐานห้องปฏิบัติการ ตัวเครื่อง FreeDesign Chassis และโมดูลต่าง ๆ ได้รับการออกแบบตามมาตรฐานวิศวกรรมระดับห้องปฏิบัติการของ Dimension โดยให้ความสำคัญกับทั้งโครงสร้างภายใน การจัดวางฮาร์ดแวร์ การใช้งานของผู้ใช้ และการออกแบบภายนอก ภายใต้แนวคิด เรียบง่าย ใช้งานสะดวก และมีประสิทธิภาพสูงตัวอย่างเช่น ตัวเครื่องมาพร้อม Gravity Sensor ภายใน ช่วยให้สามารถใช้งานได้ทั้งในแนวนอนและแนวตั้งโดยไม่กระทบต่อประสิทธิภาพการทำงาน เพิ่มความยืดหยุ่นในการติดตั้งและช่วยใช้พื้นที่ได้อย่างคุ้มค่าสูงสุด |
Advantages
-
Separate design of hardware architecture
-
Platform + module design, multi-application and scalable
-
Hot Plug-pull
-
Multiple control methods
-
Configuration and performance
-
Rich slots
-
Industrial design
-
Power supply
ข้อได้เปรียบของผลิตภัณฑ์
- สถาปัตยกรรมฮาร์ดแวร์แบบแยกส่วน
- การออกแบบแบบ Platform + Module
- รองรับ Hot Plug / Hot Swap
- รองรับการควบคุมได้หลายรูปแบบ
- การกำหนดค่าที่ยืดหยุ่น พร้อมประสิทธิภาพสูง
- รองรับช่องติดตั้งโมดูลจำนวนมาก
- การออกแบบมาตรฐานอุตสาหกรรม
- ระบบจ่ายไฟประสิทธิภาพสูง
Product Introduction
The platform is the foundation of the FreeDesign intelligent instrument development system, designed to accommodate controllers and modules. It provides power, communication interfaces, and efficient heat dissipation for smart instrument development. We offer two platform variants: a 2-slot and an 11-slot version (as well as a simplified version without an embedded industrial PC system) to meet various portable and desktop application needs.
แนะนำผลิตภัณฑ์
แพลตฟอร์ม FreeDesign เป็นหัวใจหลักของระบบ FreeDesign Intelligent Instrument Development System ซึ่งได้รับการออกแบบมาเพื่อรองรับการติดตั้ง Controller และ Measurement Modules ภายในระบบ โดยทำหน้าที่จ่ายพลังงาน (Power Supply) จัดเตรียมอินเทอร์เฟซการสื่อสาร (Communication Interface) และระบบระบายความร้อนประสิทธิภาพสูง เพื่อให้การพัฒนาและใช้งานเครื่องมือวัดอัจฉริยะเป็นไปอย่างมีเสถียรภาพและเชื่อถือได้แพลตฟอร์มมีให้เลือก 2 รุ่น ได้แก่ 2-Slot และ 11-Slot รวมถึง รุ่นมาตรฐานที่ไม่มี Embedded Industrial PC เพื่อรองรับการใช้งานที่หลากหลาย ทั้งงานที่ต้องการความคล่องตัวแบบพกพา (Portable Applications) และงานติดตั้งบนโต๊ะปฏิบัติการ (Desktop Applications)
OMEGA2.0
Next-Generation Intelligent Instrument Development chassis
①High-Resolution Touchscreen + Independent Control
Compared with OMEGA 1.0, OMEGA 2.0 features a highresolution touchscreen that allows users tomonitor status, switch functions, and operate modules directly on the platform-eliminating theneed for an external PC or display and enabling more convenient on-site control and debugging.
แชสซีสำหรับการพัฒนาเครื่องมือวัดอัจฉริยะรุ่นใหม่
① หน้าจอสัมผัสความละเอียดสูง พร้อมระบบควบคุมแบบอิสระ
เมื่อเปรียบเทียบกับ OMEGA 1.0 แล้ว OMEGA 2.0 ได้รับการพัฒนาให้มาพร้อม หน้าจอสัมผัสความละเอียดสูง (High-Resolution Touchscreen) ช่วยให้ผู้ใช้งานสามารถตรวจสอบสถานะของระบบ เปลี่ยนฟังก์ชันการทำงาน และควบคุมโมดูลต่าง ๆ ได้โดยตรงผ่านตัวเครื่องจึงไม่จำเป็นต้องเชื่อมต่อกับคอมพิวเตอร์หรือจอแสดงผลภายนอก ช่วยเพิ่มความสะดวกในการควบคุม การตั้งค่าระบบ และการดีบัก (Debugging) หน้างาน ทำให้การใช้งานมีความคล่องตัวและมีประสิทธิภาพมากยิ่งขึ้น
② Supports SCPI commands for easier programming
Now fully compatible with the SCPl standard command set and equipped with a USBcommunication interface, enabling fast integration with automated testing systems. lt supportsmultiple programming environments such as Python, C++, and LabVlEW, offering lowerdevelopment barriers and higher system integration efficiency.
② รองรับคำสั่ง SCPI เพื่อการพัฒนาโปรแกรมที่ง่ายยิ่งขึ้น
OMEGA 2.0 รองรับชุดคำสั่งมาตรฐาน SCPI อย่างเต็มรูปแบบ พร้อมอินเทอร์เฟซการสื่อสารผ่าน USB ช่วยให้สามารถเชื่อมต่อและบูรณาการเข้ากับระบบทดสอบอัตโนมัติ (Automated Test Systems) ได้อย่างรวดเร็วและมีประสิทธิภาพรองรับการพัฒนาโปรแกรมในหลากหลายภาษาและแพลตฟอร์ม เช่น Python, C++ และ LabVIEW ช่วยลดความซับซ้อนในการพัฒนา เพิ่มความสะดวกในการควบคุมอุปกรณ์ และยกระดับประสิทธิภาพในการบูรณาการระบบทดสอบให้ดียิ่งขึ้น
OMEGA 1.0
High-Capacity Intelligent Instrument Development Chassis
It is a high-performance, high-capacity chassis model launched by Dimension, equipped with an Intel i5-6300U 2.4GHz processor (standard) and an optional i7-6600U 2.6GHz processor. It features 11 expandable and programmable slots with 10 module slots and adopts the internationally standardized 3U 19″ test instrument development platform size.
แชสซีสำหรับการพัฒนาเครื่องมือวัดอัจฉริยะความจุสูง
เพื่อรองรับการพัฒนาและใช้งานระบบเครื่องมือวัดอัจฉริยะในงานที่ต้องการความเสถียรและประสิทธิภาพสูงตัวเครื่องมาพร้อม โปรเซสเซอร์ Intel® Core™ i5-6300U ความเร็ว 2.4 GHz เป็นอุปกรณ์มาตรฐาน และสามารถเลือกอัปเกรดเป็น Intel® Core™ i7-6600U ความเร็ว 2.6 GHz เพื่อรองรับงานประมวลผลที่มีความซับซ้อนมากยิ่งขึ้นรองรับ 11 ช่อง (Slots) สำหรับการขยายระบบและการโปรแกรม ประกอบด้วย 10 ช่องสำหรับติดตั้งโมดูล (Module Slots) พร้อมออกแบบตามมาตรฐานสากล 3U 19 นิ้ว (3U 19-inch Test Instrument Platform) ทำให้สามารถผสานการทำงานเข้ากับระบบทดสอบและตู้แร็กมาตรฐานได้อย่างสะดวก
OMEGA LITE
High-Capacity Intelligent Instrument Development Chassis
Retains 10 functional module slots and standard communication configurations while removing the processor and chipset. This enhances user development flexibility and cost-effectiveness, allowing for the creation of instruments that better suit the user’s research and testing needs within the overall framework.
แชสซีสำหรับการพัฒนาเครื่องมือวัดอัจฉริยะความจุสูง
OMEGA LITE ได้รับการออกแบบเพื่อมอบความยืดหยุ่นในการพัฒนาระบบและความคุ้มค่าสูงสุด โดยยังคงรองรับ 10 ช่องสำหรับติดตั้งโมดูล (Functional Module Slots) และอินเทอร์เฟซการสื่อสารมาตรฐานเหมือนกับรุ่นหลัก แต่ตัดส่วนของ Processor และ Chipset การออกแบบนี้ช่วยให้ผู้ใช้งานสามารถเลือกติดตั้งและพัฒนาระบบควบคุมได้ตามความต้องการของตนเอง เพิ่มความยืดหยุ่นในการออกแบบเครื่องมือวัด พร้อมลดต้นทุนในการพัฒนาระบบ และสามารถสร้างโซลูชันที่ตอบโจทย์งานวิจัย การพัฒนา และการทดสอบเฉพาะทางได้อย่างมีประสิทธิภาพ
ALPHA
Compact Intelligent Instrument Development Chassis
ALPHA is a compact, programmable dual-slot platform that adopts an ARM+Linux architecture. It features a 3.2” touch display with a built-in GUI, supporting both button and touch control for quick and accurate measurements without the need for additional PC or control devices, making it flexible and convenient. The ALPHA chassis is equipped with a gravity sensor, supporting both landscape and portrait orientations. It is highly suitable for laboratory or small-scale automated production testing environments.
แชสซีสำหรับการพัฒนาเครื่องมือวัดอัจฉริยะแบบกะทัดรัด
ALPHA เป็นแพลตฟอร์มแบบ 2-Slot ที่มีขนาดกะทัดรัดและรองรับการโปรแกรมได้ โดยใช้สถาปัตยกรรม ARM + Linux เพื่อมอบประสิทธิภาพในการควบคุมและประมวลผลที่มีเสถียรภาพตัวเครื่องมาพร้อม หน้าจอสัมผัสขนาด 3.2 นิ้ว และ Graphical User Interface (GUI) ในตัว รองรับการใช้งานทั้งผ่านปุ่มกดและหน้าจอสัมผัส ช่วยให้ผู้ใช้งานสามารถตั้งค่า ควบคุม และดำเนินการวัดได้อย่างรวดเร็วและแม่นยำ โดยไม่จำเป็นต้องเชื่อมต่อกับคอมพิวเตอร์หรืออุปกรณ์ควบคุมเพิ่มเติมนอกจากนี้ ALPHA ยังติดตั้ง Gravity Sensor ภายใน รองรับการใช้งานได้ทั้งใน แนวนอน (Landscape) และ แนวตั้ง (Portrait) เพิ่มความยืดหยุ่นในการติดตั้งและการใช้งานให้เหมาะสมกับพื้นที่ปฏิบัติงานเหมาะสำหรับการใช้งานใน ห้องปฏิบัติการ (Laboratories) และ ระบบทดสอบอัตโนมัติขนาดเล็ก (Small-Scale Automated Production Testing) ที่ต้องการอุปกรณ์ขนาดกะทัดรัดแต่มีประสิทธิภาพสูง
Modules
On the FreeDesign testing platform, users can use any function module that is compatible with the USB protocol and packaged according to the specified dimensions. You can build a testing system using Dimension Technology’s existing modules, or opt for a custom design approach. Dimension Technology’s module upgrade and optimization services will always be with you. We are committed to innovation and development, continuously optimizing existing modules and expanding new features to meet the increasingly complex testing demands and scenarios.
โมดูล
บนแพลตฟอร์มทดสอบ FreeDesign ผู้ใช้งานสามารถเลือกใช้งานโมดูลที่รองรับ USB Protocol และมีขนาดเป็นไปตามมาตรฐานที่กำหนด เพื่อนำมาประกอบเป็นระบบทดสอบที่ตอบโจทย์การใช้งานได้อย่างยืดหยุ่นผู้ใช้งานสามารถสร้างระบบทดสอบได้ทั้งจาก โมดูลมาตรฐานของ Dimension หรือเลือกพัฒนา โมดูลแบบกำหนดเอง (Custom Modules) ให้เหมาะกับความต้องการเฉพาะของแต่ละแอปพลิเคชันDimension มุ่งมั่นในการพัฒนาและสร้างสรรค์นวัตกรรมอย่างต่อเนื่อง พร้อมให้บริการ อัปเกรดและปรับปรุงโมดูล เพื่อเพิ่มประสิทธิภาพการทำงาน รองรับเทคโนโลยีใหม่ และขยายขีดความสามารถของระบบทดสอบให้สอดคล้องกับความต้องการและความซับซ้อนของงานทดสอบที่เพิ่มขึ้นอยู่เสมอ
Chassis Customization Service
Both Omega and Omega Lite are designed according to the standard 3U19″ size, making them ideal for building large-scale test system platforms. Users can customize models to fit cabinet sizes according to their needs.
บริการออกแบบและปรับแต่งแชสซี
3U 19 นิ้ว ซึ่งเหมาะสำหรับการพัฒนาและติดตั้งเป็นแพลตฟอร์มระบบทดสอบขนาดใหญ่ )เพื่อรองรับความต้องการของแต่ละแอปพลิเคชัน ผู้ใช้งานสามารถเลือก ปรับแต่งขนาดและรูปแบบของแชสซี ให้เหมาะสมกับตู้แร็ก หรือพื้นที่ติดตั้งเฉพาะได้ ช่วยให้การบูรณาการเข้ากับระบบทดสอบเดิมเป็นไปอย่างสะดวกและมีประสิทธิภาพ
Module Custom Development
Based on the FreeDesign chassis, we recommend users design their own modules using a single-slot/double-slot packaging method, which efficiently utilizes the chassis space while ensuring compatibility. The dimensions for single-slot/double-slot modules are 265mm×130mm×35/70mm. If needed, you can design multi-slot modules according to your specific requirements.
บริการพัฒนาโมดูลตามความต้องการ
แพลตฟอร์ม FreeDesign รองรับการพัฒนาโมดูลแบบกำหนดเอง โดยแนะนำให้ผู้ใช้งานออกแบบโมดูลในรูปแบบ Single-Slot หรือ Double-Slot เพื่อให้สามารถใช้พื้นที่ภายในแชสซีได้อย่างมีประสิทธิภาพ พร้อมคงความเข้ากันได้กับระบบ ขนาดมาตรฐานของโมดูลมีดังนี้ Single-Slot / Double-Slot: 265 × 130 × 35 / 70 มม. (กว้าง × สูง × หนา) สำหรับงานที่ต้องการฟังก์ชันเฉพาะหรือมีข้อกำหนดพิเศษ สามารถออกแบบ Multi-Slot Module ได้ตามความต้องการ เพื่อรองรับการติดตั้งอุปกรณ์เพิ่มเติมและเพิ่มขีดความสามารถของระบบทดสอบ
Controller Software
The Omega series test chassis uses OmegaController software to display and control various modules on the PC end. It allows for fast data acquisition and processing of different modules on the software, facilitating quick interactive measurements with users. The Alpha series test chassis can also use AlphaController software to operate test tasks on the PC end. Through the software, multiple test platforms can be easily interconnected, helping you develop your intelligent testing system.
ซอฟต์แวร์ควบคุมระบบ
แชสซีสำหรับการทดสอบใน OMEGA Series ใช้งานร่วมกับ OmegaController ซึ่งเป็นซอฟต์แวร์สำหรับแสดงผลและควบคุมการทำงานของโมดูลต่าง ๆ ผ่านเครื่องคอมพิวเตอร์ ช่วยให้สามารถเก็บรวบรวมข้อมูล (Data Acquisition) และประมวลผลข้อมูลจากหลายโมดูลได้อย่างรวดเร็ว พร้อมรองรับการวัดและการโต้ตอบกับผู้ใช้งานแบบเรียลไทม์สำหรับ ALPHA Series รองรับการใช้งานร่วมกับ AlphaController เพื่อควบคุมและจัดการงานทดสอบผ่านคอมพิวเตอร์ได้อย่างสะดวก ซอฟต์แวร์ยังรองรับการเชื่อมต่อและบริหารจัดการแพลตฟอร์มทดสอบหลายเครื่องพร้อมกัน ช่วยให้การพัฒนาระบบทดสอบอัจฉริยะ (Intelligent Test System) เป็นไปอย่างมีประสิทธิภาพและยืดหยุ่น
Cloud-based Testing System
Building a Future-Ready Cloud Testing Network for You
ระบบทดสอบบนคลาวด์
สร้างเครือข่ายการทดสอบบนคลาวด์ เพื่อรองรับการทำงานแห่งอนาคต
Based on the comprehensive development of 5G networks and cloud data, FreeDesign supports cloud testing functionality. Users simply need to input the physical address of each device into the network system, log in using standard software, and remotely control every test instrument from thousands of miles away. The instrument’s test data can be uploaded to a cloud data storage center, allowing engineers to analyze and process this data from any computer connected to a private network, achieving cloud-based interconnectivity of testing devices.
ด้วยการพัฒนาอย่างต่อเนื่องของเทคโนโลยี 5G และ Cloud Computing แพลตฟอร์ม FreeDesign จึงรองรับการทำงานในรูปแบบ Cloud-based Testing ช่วยให้ผู้ใช้งานสามารถบริหารจัดการและควบคุมระบบทดสอบจากระยะไกลได้อย่างสะดวกและมีประสิทธิภาพ เพียงกำหนด ที่อยู่เครือข่าย (Network Address) ของอุปกรณ์แต่ละเครื่องเข้าสู่ระบบ จากนั้นเข้าสู่ระบบผ่านซอฟต์แวร์มาตรฐาน ผู้ใช้งานก็สามารถควบคุมเครื่องมือทดสอบทุกเครื่องจากระยะไกลได้ ไม่ว่าจะอยู่ที่ใดก็ตาม ข้อมูลการทดสอบที่ได้จากเครื่องมือสามารถอัปโหลดไปยัง Cloud Data Storage Center เพื่อจัดเก็บและบริหารข้อมูลอย่างเป็นระบบ วิศวกรสามารถเข้าถึง วิเคราะห์ และประมวลผลข้อมูลได้จากคอมพิวเตอร์ทุกเครื่องที่เชื่อมต่อกับเครือข่ายส่วนตัว (Private Network) ช่วยให้ระบบทดสอบหลายเครื่องสามารถเชื่อมต่อและทำงานร่วมกันได้อย่างมีประสิทธิภาพภายใต้สภาพแวดล้อมแบบคลาวด์

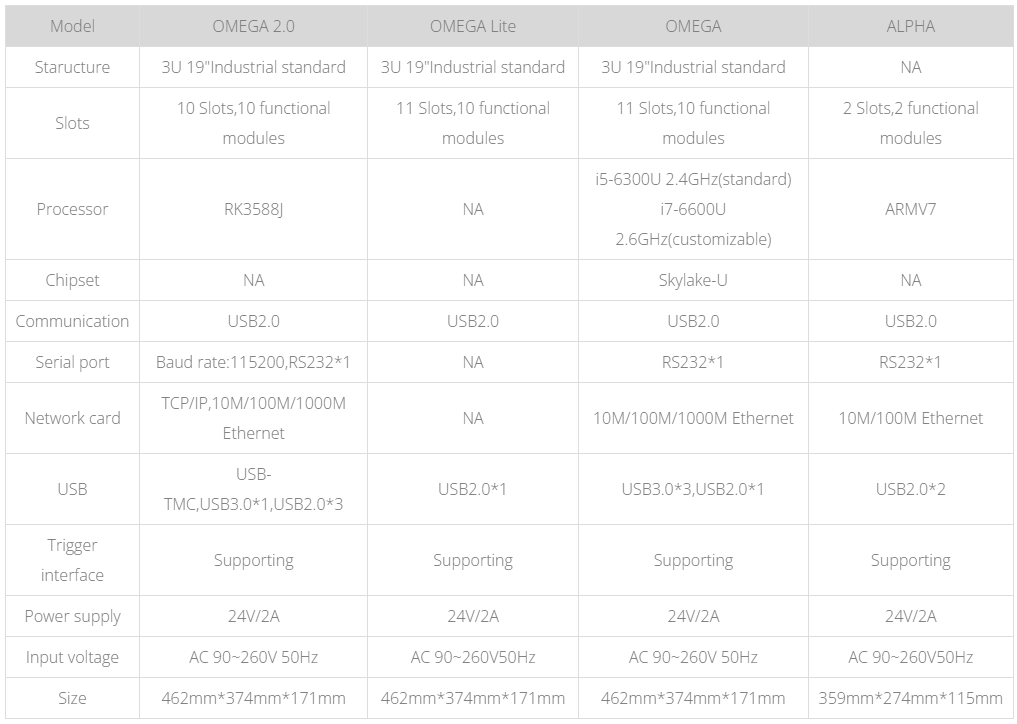

performance parameter
