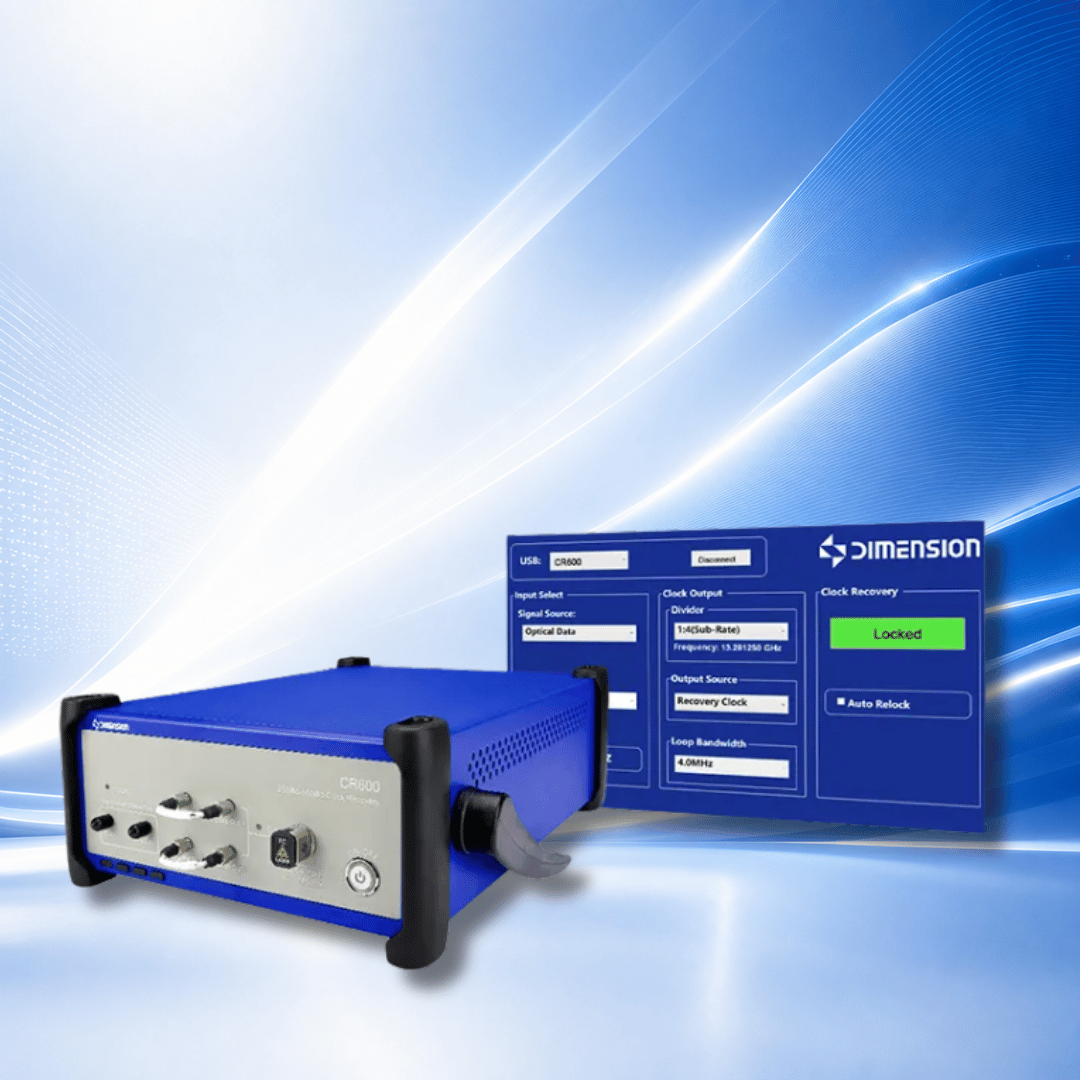

CR600 60Gbaud Optical/Electrical Clock Data Recovery Unit

High Speed, Low Jitter, High Sensitivity, Multi-Mode Compatibility, Automatic Locking, Frequency Division Output
  • Supports NRZ and PAM4 signals, with rates up to 120 Gbps
  • Compact, portable, and easy to use
  • Integrated OE and clock recovery design
  • Supports single/multi-mode optical signals with sensitivity better than -10dBm
  • Ultra-low random jitter < 250 fs RM
ความเร็วสูง • Jitter ต่ำ • ความไวสูง • รองรับ Single-Mode/Multi-Mode • ล็อกสัญญาณอัตโนมัติ • รองรับเอาต์พุตแบบ Frequency Division
  • รองรับสัญญาณ NRZ และ PAM4 ด้วยอัตรารับส่งข้อมูลสูงสุด 120 Gbps
  • ออกแบบให้มี ขนาดกะทัดรัด พกพาสะดวก และใช้งานง่าย
  • ผสานฟังก์ชัน Optical-to-Electrical (OE) Conversion และ Clock Recovery ไว้ในอุปกรณ์เดียว
  • รองรับสัญญาณออปติคัลทั้ง Single-Mode (SM) และ Multi-Mode (MM) พร้อมความไวในการรับสัญญาณ ดีกว่า -10 dBm
  • Random Jitter ต่ำเป็นพิเศษ น้อยกว่า 250 fs RMS ช่วยให้การกู้คืนสัญญาณนาฬิกามีความแม่นยำและเสถียรสูง



Product Overview

The Dimension CR600 Optoelectronic Clock Recovery Unit supports both NRZ and PAM4 modulation formats, with the capability to recoveroptoelectronic clock up to 60 GBaud. The system integrates single and muli-mode OE conversion circuits, and clock recovery circuits, making itsuitable for both electrical and optical applications. The unit meets the stringent requirements for high sensitivity and low inherent jiter, ensuringexcelent measurement accuracy. With a user-friendly interface, itis easy to conigure and use. Whether you’re testing computer systems, opticalcommunicalion svstems, or veriving standards comolance the Dimension cR600 Clock Recoverv unit oers an outstanding. hiohiy reliable. angcost-efective clock recovery solution.

ภาพรวมผลิตภัณฑ์

Dimension CR600 Optoelectronic Clock Recovery Unit รองรับการกู้คืนสัญญาณนาฬิกา (Clock Recovery) สำหรับรูปแบบการมอดูเลชันทั้ง NRZ และ PAM4 โดยสามารถกู้คืนสัญญาณนาฬิกาจากสัญญาณออปติคัลและสัญญาณไฟฟ้าได้สูงสุดถึง 60 GBaud ระบบผสานรวม วงจรแปลงสัญญาณแสงเป็นไฟฟ้า (Optical-to-Electrical Conversion) สำหรับทั้ง Single-Mode และ Multi-Mode พร้อมวงจร Clock Recovery ภายในเครื่อง ทำให้รองรับการใช้งานได้ทั้งในระบบสัญญาณไฟฟ้าและระบบสื่อสารผ่านใยแก้วนำแสงCR600 ได้รับการออกแบบให้มี ความไวในการรับสัญญาณสูง (High Sensitivity) และ ค่าจิตเตอร์ภายใน (Inherent Jitter) ต่ำ ช่วยให้การวัดมี ความแม่นยำและความน่าเชื่อถือสูง พร้อมอินเทอร์เฟซที่ใช้งานง่าย ช่วยให้การตั้งค่าและการใช้งานเป็นไปอย่างสะดวกเหมาะสำหรับการทดสอบ ระบบคอมพิวเตอร์, ระบบสื่อสารผ่านใยแก้วนำแสง (Optical Communication Systems) และ การตรวจสอบความสอดคล้องตามมาตรฐาน (Standards Compliance Verification) โดย Dimension CR600 Clock Recovery Unit มอบโซลูชันการกู้คืนสัญญาณนาฬิกาที่ มีประสิทธิภาพสูง เชื่อถือได้ และคุ้มค่าต่อการลงทุน เหมาะสำหรับงานทดสอบและพัฒนาเทคโนโลยีการสื่อสารความเร็วสูง.

Key Feature

  • Supports NRZ and PAM4 signals, with rates up to 120 Gbps
  • Compact, portable, and easy to use
  • Integrated OE and clock recovery design
  • Supports single/multi-mode optical signals with sensitivity better than -10dBm
  • Ultra-low random jitter < 250 fs RM

คุณสมบัติเด่น

  • รองรับสัญญาณ NRZ และ PAM4 ด้วยอัตรารับส่งข้อมูลสูงสุด 120 Gbps
  • ดีไซน์ ขนาดกะทัดรัด พกพาสะดวก และใช้งานง่าย
  • รวมฟังก์ชัน Optical-to-Electrical (OE) Conversion และ Clock Recovery ไว้ในอุปกรณ์เดียว
  • รองรับสัญญาณออปติคัลทั้ง Single-Mode (SM) และ Multi-Mode (MM) ด้วยความไวในการรับสัญญาณ ดีกว่า -10 dBm
  • Random Jitter ต่ำเป็นพิเศษ น้อยกว่า 250 fs RMS ช่วยให้การกู้คืนสัญญาณนาฬิกามีความแม่นยำและเสถียรสูง

Product Applications

  • Optical Transceiver Module
  • Subsystem Clock Recovery
  • Eye Diagram Test

การใช้งานผลิตภัณฑ์

  • การทดสอบโมดูล Optical Transceiver
  • การกู้คืนสัญญาณนาฬิกาสำหรับระบบย่อย
  • การทดสอบ Eye Diagram เพื่อประเมินคุณภาพและความสมบูรณ์ของสัญญาณดิจิทัล

Panel Introduction

ส่วนประกอบของแผงควบคุม



User Interface

The CR600 provides a simple user interface, allowing easy parameter setting and selection, while intuitively displaying the operating status and relevant parameters of the clock recovery unit.

หน้าจอการใช้งาน

CR600 มาพร้อม อินเทอร์เฟซผู้ใช้งานที่เรียบง่ายและใช้งานสะดวก ช่วยให้ผู้ใช้สามารถตั้งค่าและเลือกพารามิเตอร์ต่าง ๆ ได้อย่างง่ายดาย พร้อมแสดง สถานะการทำงาน และ พารามิเตอร์ที่เกี่ยวข้องของระบบ Clock Recovery ได้อย่างชัดเจนและเข้าใจง่าย ทำให้การตั้งค่า การตรวจสอบ และการใช้งานเป็นไปอย่างมีประสิทธิภาพและสะดวกยิ่งขึ้น.

Communication Protocol

The CR600 comes with a comprehensive communication protocol, which allows users to set various parameters and readthe operating status of the unit via the USB port, Program examples are provided, enabling users to easily integrate theCR600 into their testing systems.

โปรโตคอลการสื่อสาร

CR600 มาพร้อม โปรโตคอลการสื่อสารที่ครบถ้วน ช่วยให้ผู้ใช้งานสามารถตั้งค่าพารามิเตอร์ต่าง ๆ และอ่านสถานะการทำงานของอุปกรณ์ผ่าน พอร์ต USB ได้อย่างสะดวกนอกจากนี้ ยังมี ตัวอย่างโปรแกรม (Programming Examples) ให้พร้อมใช้งาน เพื่อช่วยให้ผู้ใช้สามารถผสานการทำงานของ CR600 เข้ากับระบบทดสอบ (Test System) ได้อย่างรวดเร็วและง่ายดาย รองรับการพัฒนาระบบทดสอบอัตโนมัติและการควบคุมผ่านซอฟต์แวร์ได้อย่างมีประสิทธิภาพ.

Specifications
