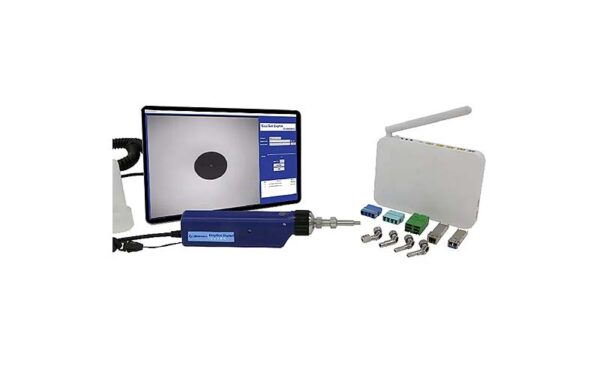

EasyGet Digital Portable Fiber Endface Microscope
Digital imaging solution, user-friendly operation with USB retractable cable for display connectivity.
- Digital imaging solution, clear image and low noise
- Lightweight and portable, easy to use
- The best companion for EasyCheck V2
- Rich adapter interfaces, complete functions
เทคโนโลยีการถ่ายภาพแบบดิจิทัล พร้อมการเชื่อมต่อจอแสดงผลผ่านสาย USB แบบสปริง เพื่อการใช้งานที่สะดวกและคล่องตัวยิ่งขึ้น
- เทคโนโลยีการถ่ายภาพแบบดิจิทัล ให้ภาพคมชัดและมีสัญญาณรบกวนต่ำ
- น้ำหนักเบา พกพาสะดวก ใช้งานง่าย
- คู่หูที่สมบูรณ์แบบสำหรับ EasyCheck V2
- รองรับอะแดปเตอร์หลากหลายรูปแบบ พร้อมฟังก์ชันการตรวจสอบที่ครบครัน
Product Overview
ภาพรวมผลิตภัณฑ์

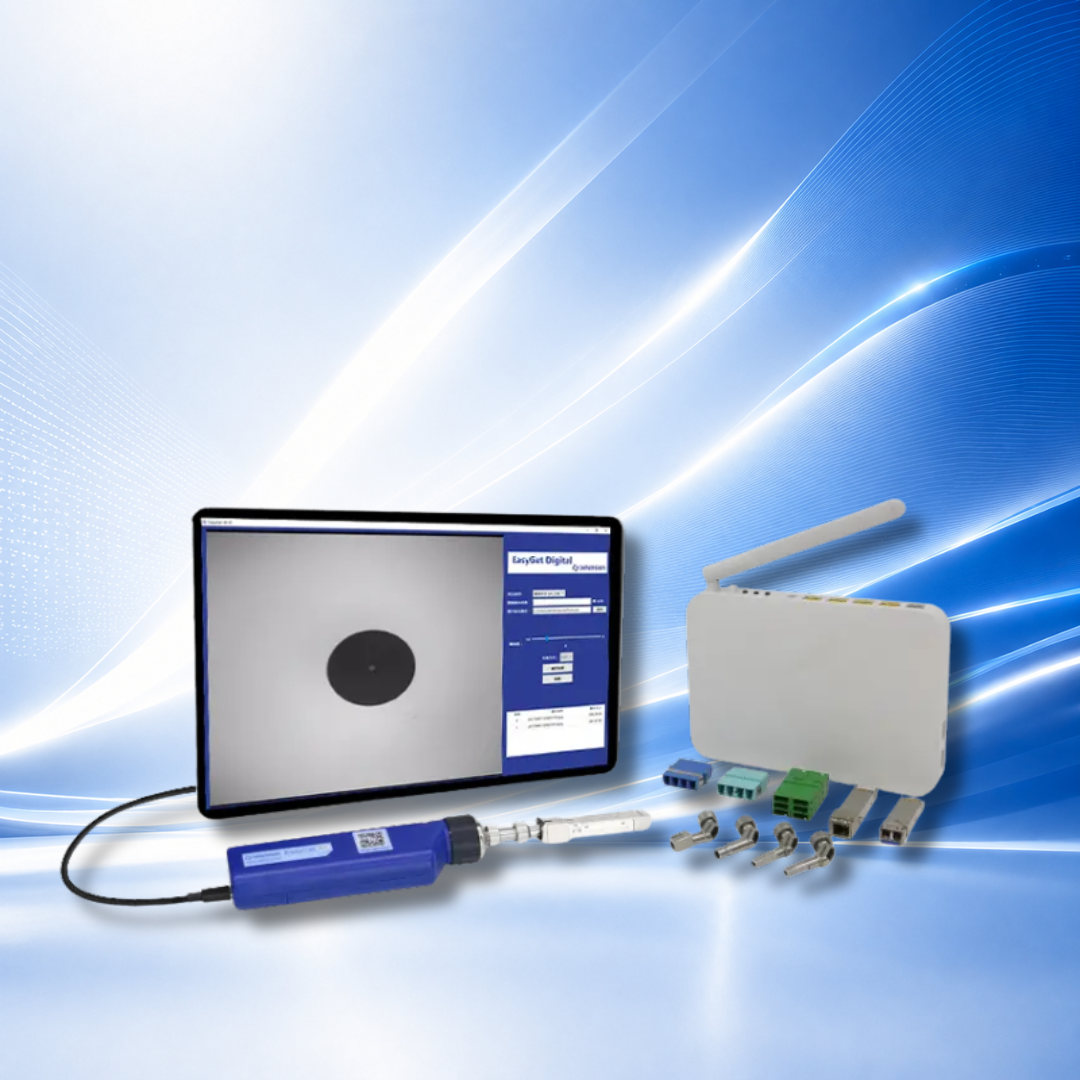

The EasyGet Digital portable digital end face detector adapters a digital imaging scheme and uses a USB spring cable to connect the display device, making it easy to operate Can work with EasyCheck V2
It is easy to connect to various F email connectors for detection, and can also be connected to a PC for manual judgment and detection of the end face through PC software
EasyGet Digital เป็น เครื่องตรวจสอบหน้าปลายไฟเบอร์แบบพกพาระบบดิจิทัล (Digital Portable Fiber Endface Detector) ที่ใช้ เทคโนโลยีการถ่ายภาพแบบดิจิทัล (Digital Imaging) และเชื่อมต่อกับอุปกรณ์แสดงผลผ่าน สาย USB แบบสปริง (USB Spring Cable) ทำให้ใช้งานได้สะดวกและคล่องตัว
ตัวเครื่องสามารถใช้งานร่วมกับ EasyCheck V2 ได้อย่างสมบูรณ์ รองรับการเชื่อมต่อกับ หัวต่อไฟเบอร์ออปติกหลากหลายประเภท เพื่อการตรวจสอบหน้าปลายไฟเบอร์ นอกจากนี้ ยังสามารถเชื่อมต่อกับ คอมพิวเตอร์ (PC) เพื่อทำการตรวจสอบและประเมินผลหน้าปลายผ่าน ซอฟต์แวร์บน PC ได้อีกด้วย.
Application area
Construction and maintenance of 5G optical network
• Data center
High reliability fiber optical connection
• Laboratory and manufacturing testing
ขอบเขตการใช้งาน
งานติดตั้งและบำรุงรักษาโครงข่ายใยแก้วนำแสง 5G
• ศูนย์ข้อมูล (Data Center)
งานเชื่อมต่อใยแก้วนำแสงที่ต้องการความน่าเชื่อถือสูง
• ห้องปฏิบัติการและงานทดสอบในสายการผลิต
Clear digital imaging image quality
EasyGet Digital attachments a digital imaging scheme Compared with analog imaging schemes, the image quality is clear, the noise is small, and the contrast of end face defects is clear, improving employee detection comfort
คุณภาพของภาพคมชัดด้วยเทคโนโลยีการถ่ายภาพแบบดิจิทัล
EasyGet Digital ใช้ เทคโนโลยีการถ่ายภาพแบบดิจิทัล (Digital Imaging) ซึ่งเมื่อเปรียบเทียบกับระบบการถ่ายภาพแบบแอนะล็อก (Analog Imaging) จะให้ ภาพที่คมชัดกว่า มีสัญญาณรบกวนต่ำกว่า และแสดง ความแตกต่างของตำหนิบนหน้าปลายไฟเบอร์ (End Face Defects) ได้อย่างชัดเจน ช่วยเพิ่มความสะดวกสบายและประสิทธิภาพในการตรวจสอบของผู้ปฏิบัติงาน.
Lightweight and portable, simple and easy to use
EasyGet Digital is lightweight, portable, durable, and easy to use with one hand control The unique surrounding style focuses on providing users with a simple and clear operating experience
น้ำหนักเบา พกพาสะดวก ใช้งานง่าย
EasyCheck V2’s Best Company
EasyGet Digital can be interconnected with Dimension Technology’s EasyCheck V2 fiber end face detector to easily handle the detection of various female connectors
อุปกรณ์เสริมที่เหมาะสำหรับ EasyCheck V2
Full range of adapter interfaces with complete detection functions
EasyGet Digital has over 50 types of connector adapters that can meet variable detection needs of users and support MPO/MTP And special connector testing
The interface is customizable The interface is universal with the dimension handheld end detector
รองรับอะแดปเตอร์หลากหลายรูปแบบ พร้อมฟังก์ชันการตรวจสอบที่ครบครัน

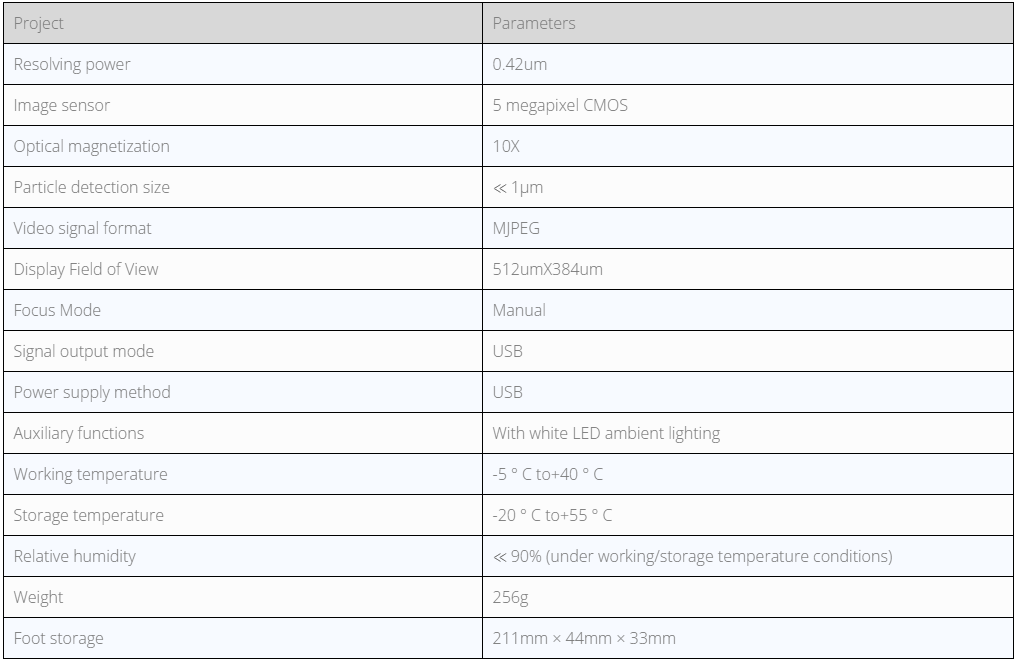

Performance parameter
Project | Parameters |
Resolving power | 0.42um |
Image sensor | 5 megapixel CMOS |
Optical magnetization | 10X |
Particle detection size | ≪ 1μm |
Video signal format | MJPEG |
Display Field of View | 512umX384um |
Focus Mode | Manual |
Signal output mode | USB |
Power supply method | USB |
Auxiliary functions | With white LED ambient lighting |
Working temperature | -5 ° C to+40 ° C |
Storage temperature | -20 ° C to+55 ° C |
Relative humidity | ≪ 90% (under working/storage temperature conditions) |
Weight | 256g |
Foot storage | 211mm × 44mm × 33mm |
