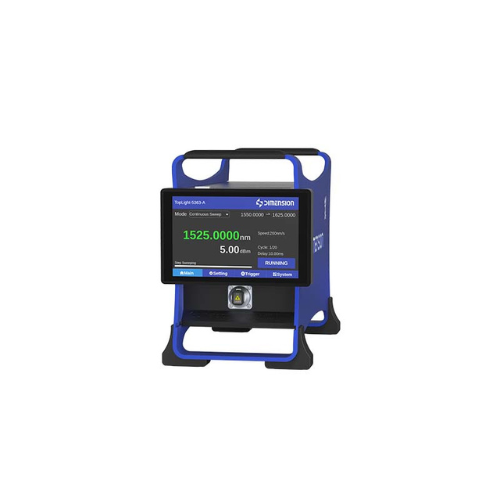

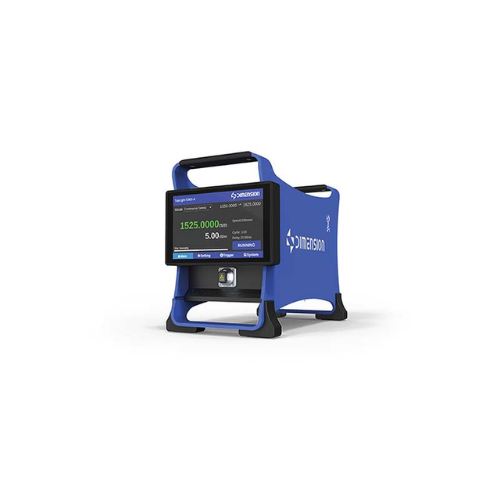

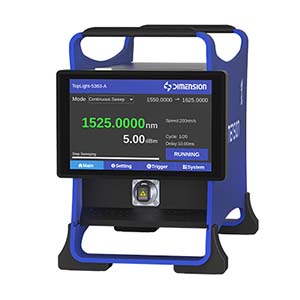

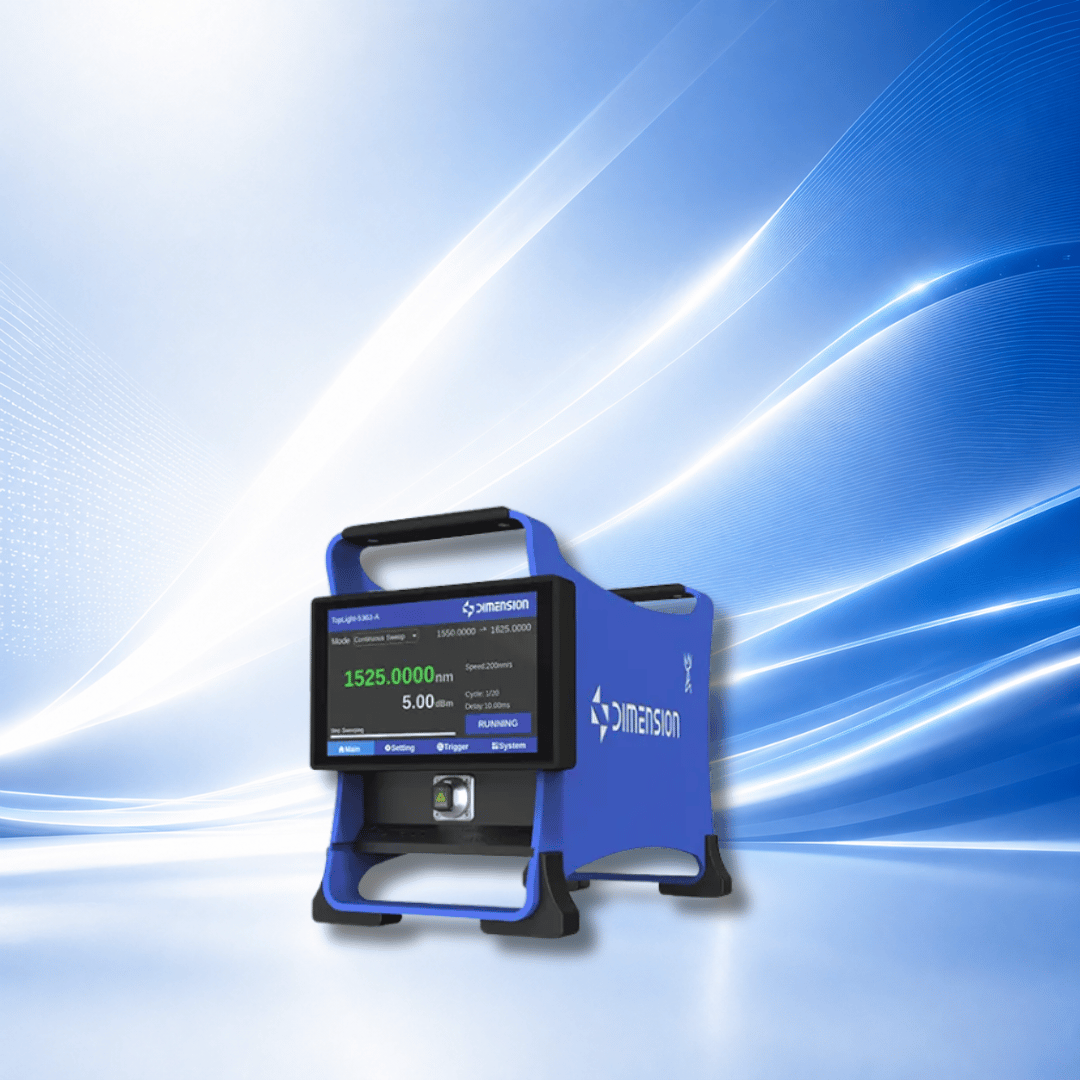

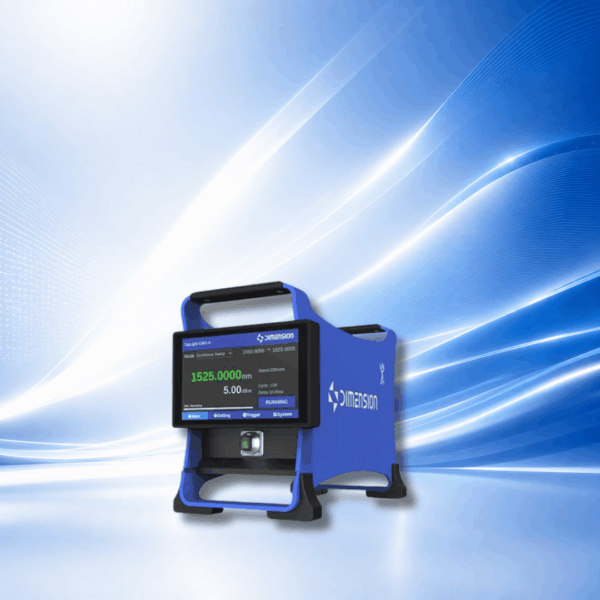

E+S band tunable light source
Ultra-high wavelength accuracy, repeatability and stability, stable output power
- Wavelength accuracy ± 20pm
- Scanning speed of 100nm/s
- High signal to noise ratio and edge mode compression ratio
- Full band without mode hopping
- C+L band or O band option
ความแม่นยำความยาวคลื่นสูงเป็นพิเศษ ทำซ้ำได้ดี เสถียร กำลังส่งออกคงที่
- ความแม่นยำความยาวคลื่น ± 20pm
- ความเร็วในการสแกน 100nm/s
- อัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) และอัตราส่วนการกดโหมดข้าง (SMSR) สูง
- ไม่มีการกระโดดโหมด (mode hopping) ตลอดทั้งย่านความถี่
- มีตัวเลือกย่านความถี่ C+L หรือ O band
Product Overview
Tunable light source is a necessary instrument for wavelength related testing of passive and active devices in the field of optical communication It can accurately and quickly adjust the appropriate wavelength to meet testing requirements, and can be paid with a high sampling rate power meter
Efficiently collect the power wavelength curve of the device and test its performance parameters at different wavelengths
TopLight Tunable Light Source is the first tunable light source developed by Dimension Technology, which integrates 16 years of professional experience in the field of optical testing It has high wavelength accuracy, fast scanning speed, high output power stability, and full
The characteristic of no mode hopping in the frequency band The product has high integration, compact size, flexible operation, and can be matched with the high speed power meter and polarization controller of Dimension Technology to meet all testing requirements of wavelength division multiplexing devices
ภาพรวมผลิตภัณฑ์
แหล่งกำเนิดแสงปรับความยาวคลื่นได้ (Tunable Light Source) เป็นเครื่องมือที่จำเป็นสำหรับการทดสอบที่เกี่ยวข้องกับความยาวคลื่นของอุปกรณ์พาสซีฟและแอคทีฟในสายงานการสื่อสารด้วยแสง สามารถปรับความยาวคลื่นที่ต้องการได้อย่างแม่นยำและรวดเร็วตามความต้องการในการทดสอบ และสามารถใช้งานร่วมกับพาวเวอร์มิเตอร์ที่มีอัตราสุ่มตัวอย่างสูงได้
ช่วยเก็บข้อมูลกราฟกำลังไฟ-ความยาวคลื่นของอุปกรณ์ได้อย่างมีประสิทธิภาพ และทดสอบพารามิเตอร์ประสิทธิภาพที่ความยาวคลื่นต่างๆ
TopLight Tunable Light Source เป็นแหล่งกำเนิดแสงปรับความยาวคลื่นได้รุ่นแรกที่พัฒนาโดย Dimension Technology ซึ่งรวมเอาประสบการณ์ระดับมืออาชีพด้านการทดสอบทางแสงมากว่า 16 ปีเข้าไว้ด้วยกัน มีความแม่นยำของความยาวคลื่นสูง ความเร็วในการสแกนสูง ความเสถียรของกำลังส่งออกสูง และไม่มีการกระโดดโหมดตลอดทั้งย่านความถี่
ผลิตภัณฑ์นี้มีความรวมตัวสูง ขนาดกะทัดรัด ใช้งานได้อย่างยืดหยุ่น และสามารถใช้งานร่วมกับพาวเวอร์มิเตอร์ความเร็วสูงและตัวควบคุมโพลาไรเซชันของ Dimension Technology เพื่อตอบสนองความต้องการในการทดสอบอุปกรณ์ WDM (wavelength division multiplexing) ได้ครบถ้วนอ
Main advantages
Wavelength accuracy ± 20pm
Scanning speed of 100nm/s
High signal to noise ratio and edge mode compression ratio
Full band without mode hopping
C+L band or O band option
ข้อได้เปรียบหลัก
ความแม่นยำความยาวคลื่น ± 20pm
ความเร็วในการสแกน 100nm/s
อัตราส่วนสัญญาณต่อสัญญาณรบกวนและอัตราส่วนการกดโหมดข้างสูง
ไม่มีการกระโดดโหมดตลอดทั้งย่านความถี่
มีตัวเลือกย่านความถี่ C+L หรือ O band
Main Applications
WDM scanning test
Optical passive system testing
Wavelength correlation test
Specific wavelength output
Spectrocopy
การใช้งานหลัก
การทดสอบสแกน WDM
การทดสอบระบบพาสซีฟทางแสง
การทดสอบที่สัมพันธ์กับความยาวคลื่น
การส่งออกความยาวคลื่นที่กำหนดเฉพาะ
สเปกโทรสโกปี

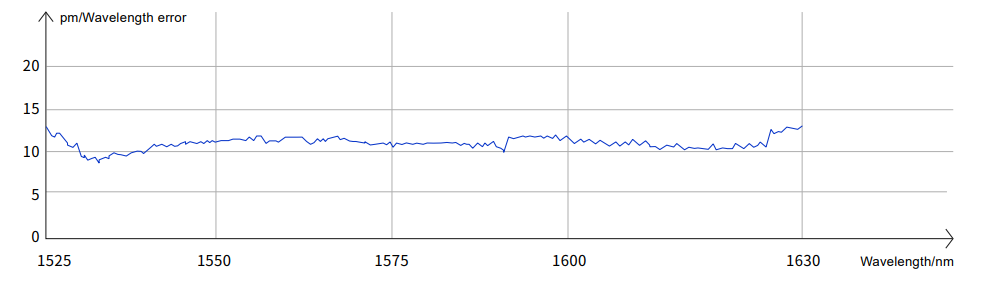

Ultra high wavelength accuracy, repeatability, and stability, with stable output power
The TopLight tunable light source guarantees a wavelength accuracy of ± 20pm through precision electrical control, ensuring reliable wavelength repeatability and stability even during high speed scanning In different In the testing environment, TopLight can also compensate for environmental changes, ensuring stable and correlated wavelength accuracy
ความแม่นยำ ความสามารถในการทำซ้ำ และความเสถียรของความยาวคลื่นสูงเป็นพิเศษ พร้อมกำลังส่งออกที่คงที่
TopLight รับประกันความแม่นยำของความยาวคลื่นที่ ± 20pm ด้วยระบบควบคุมทางไฟฟ้าที่แม่นยำ ทำให้มั่นใจได้ถึงความสามารถในการทำซ้ำและความเสถียรของความยาวคลื่นที่เชื่อถือได้ แม้ในระหว่างการสแกนด้วยความเร็วสูง ในสภาพแวดล้อมการทดสอบที่แตกต่างกัน TopLight ยังสามารถชดเชยการเปลี่ยนแปลงของสภาพแวดล้อม เพื่อให้มั่นใจในความแม่นยำของความยาวคลื่นที่คงที่และสัมพันธ์กันได้
The output power of the light source is strictly fitted for wavelength correlation, ensuring that the flatness of the power curve is higher than 0.2dB/nm, reducing the error caused by power on the testing system
กำลังส่งออกของแหล่งกำเนิดแสงถูกปรับให้สอดคล้องกับความยาวคลื่นอย่างเข้มงวด ทำให้ความราบเรียบของกราฟกำลังไฟสูงกว่า 0.2dB/nm ซึ่งช่วยลดความผิดพลาดที่เกิดจากกำลังไฟในระบบทดสอบ

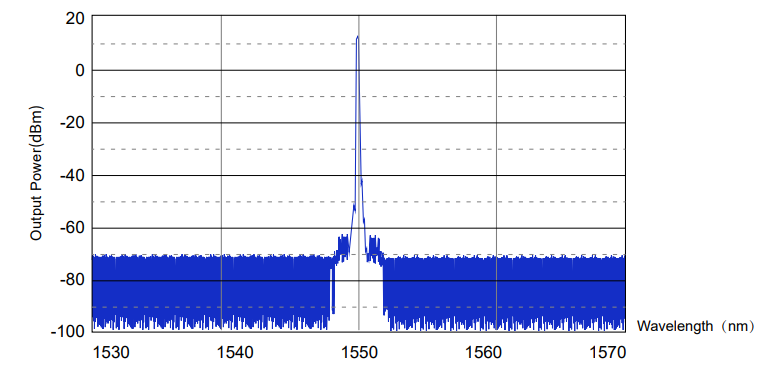

High output spectral signal to noise ratio and edge mode compression ratio
TopLight uses the principle of external activity response to tune the wavelength, and through precision optical and electrical control systems, guarantees that the narrow linewidth laser output from the resonant activity always has good signal to noise ratio and edge mode compression ratio, in order to achieve rigorous control The wavelength scanning system provides Excel testing environment and conditions.
อัตราส่วนสัญญาณต่อสัญญาณรบกวนของสเปกตรัมส่งออกและอัตราส่วนการกดโหมดข้างสูง
TopLight ใช้หลักการตอบสนองของช่องเรโซแนนซ์ภายนอก (external cavity) ในการปรับความยาวคลื่น และผ่านระบบควบคุมทางแสงและไฟฟ้าที่แม่นยำ รับประกันว่าเลเซอร์ที่มีความกว้างเส้นสเปกตรัมแคบซึ่งส่งออกจากช่องเรโซแนนซ์นั้น จะมีอัตราส่วนสัญญาณต่อสัญญาณรบกวนและอัตราส่วนการกดโหมดข้างที่ดีอยู่เสมอ เพื่อการควบคุมที่เข้มงวด ระบบสแกนความยาวคลื่นจึงมอบสภาพแวดล้อมและเงื่อนไขการทดสอบที่ยอดเยี่ยม
Realize uniform and no mode hopping across the entire wavelength range, ensuring continuous wavelength curves
The integration capability of opto electromechanical computing in Dimension Technology provides reliable assurance for the mode control of tunable light sources Through precision control and algorithms, TopLight can ensure ultra high scanning speed and wavelength accuracy before Please confirm that the last always outputs the dominant wavelength of the main mode, and the test can be completed without the need for wavelength calibration components during scanning&Nbsp;
ความสม่ำเสมอตลอดทั้งช่วงความยาวคลื่นโดยไม่มีการกระโดดโหมด ทำให้ได้กราฟความยาวคลื่นที่ต่อเนื่อง
ความสามารถด้านการรวมระบบไฟฟ้า-แสง-กล (opto-electromechanical) ของ Dimension Technology เป็นหลักประกันที่เชื่อถือได้สำหรับการควบคุมโหมดของแหล่งกำเนิดแสงปรับความยาวคลื่นได้ ด้วยระบบควบคุมและอัลกอริทึมที่แม่นยำ TopLight สามารถรับประกันความเร็วในการสแกนและความแม่นยำของความยาวคลื่นในระดับสูงเป็นพิเศษ พร้อมยืนยันได้ว่าเอาต์พุตสุดท้ายจะเป็นความยาวคลื่นหลักของโหมดหลักเสมอ และการทดสอบสามารถเสร็จสมบูรณ์ได้โดยไม่ต้องใช้ชุดอุปกรณ์สอบเทียบความยาวคลื่นในระหว่างการสแกน

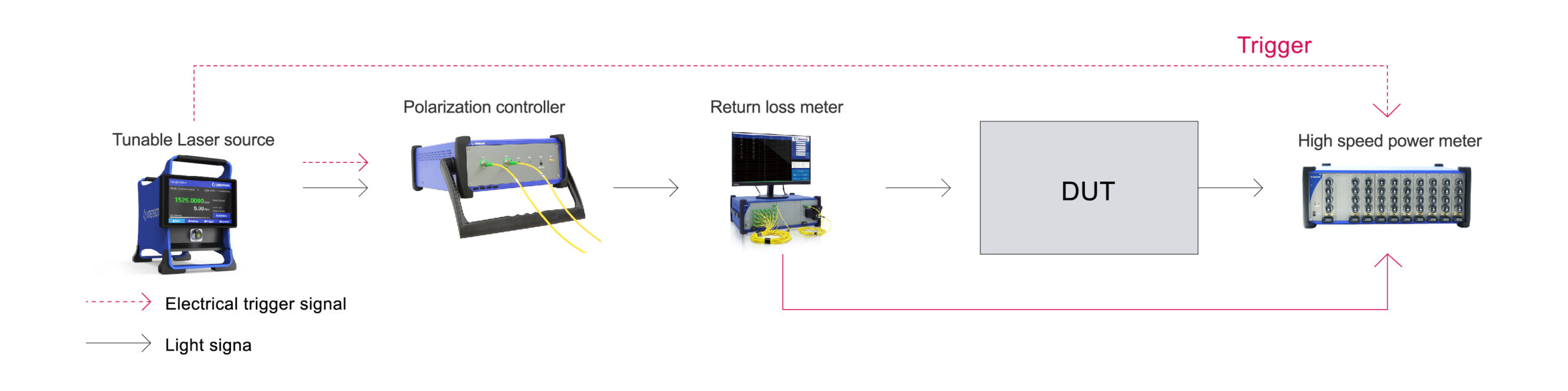

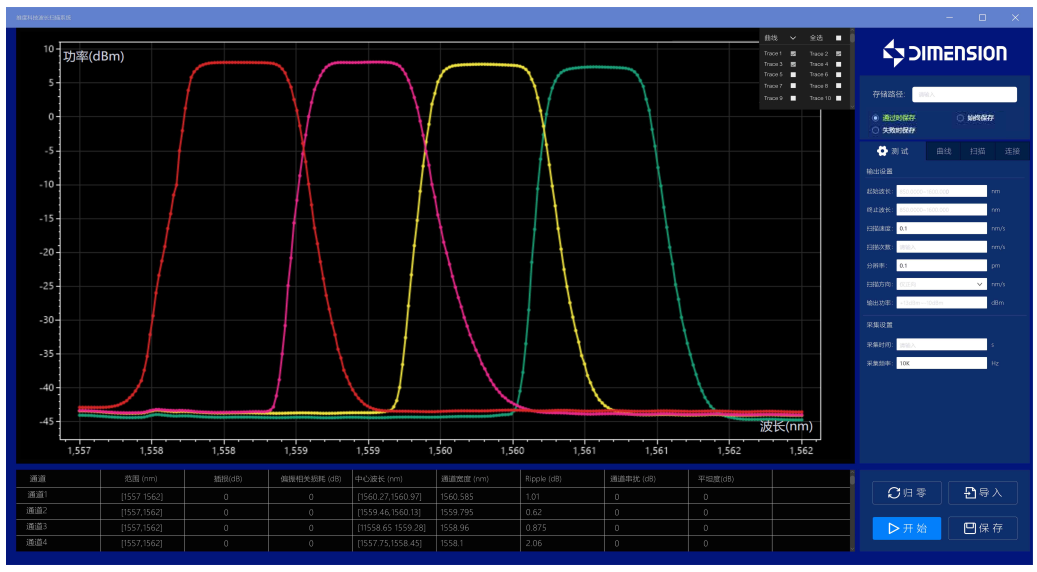

Implementing Optical Device Scanning Testing with a Wavelength Scanning System
การทดสอบการสแกนอุปกรณ์ออปติกด้วยระบบสแกนความยาวคลื่น
The wavelength scanning system independently developed by Dimension Technology is equipped with TopLight tunable light source and high speed power meter, with a wavelength accuracy of ± 5pm and a fast scanning speed of 100nm/s, providing a solution for wavelength related devices
Efficient and accurate testing solutions Based on years of design experience, Dimension Technology provides system software with good human machine interaction, allowing users to easily and clearly complete wavelet scanning tests with just a few steps
Click the button to obtain a detailed test report Furthermore, due to the platform+modular design architecture, the equipment of Dimension Technology has extremely high flexibility when demand changes occur, and can be upgraded by simply adding, reducing, or replacing modules
The new testing environment has saved users a lot of time and economic costs
ระบบสแกนความยาวคลื่นที่พัฒนาขึ้นเองโดย Dimension Technology มาพร้อมกับ TopLight tunable light source และพาวเวอร์มิเตอร์ความเร็วสูง มีความแม่นยำความยาวคลื่น ± 5pm และความเร็วในการสแกนสูงถึง 100nm/s เพื่อมอบโซลูชันสำหรับอุปกรณ์ที่เกี่ยวข้องกับความยาวคลื่น
ด้วยประสบการณ์การออกแบบมาหลายปี Dimension Technology จึงมีซอฟต์แวร์ระบบที่มีการโต้ตอบกับผู้ใช้ที่ดี ทำให้ผู้ใช้สามารถทำการทดสอบสแกนความยาวคลื่นได้อย่างง่ายและชัดเจนเพียงไม่กี่ขั้นตอน
เพียงกดปุ่มก็สามารถรับรายงานผลการทดสอบโดยละเอียดได้ นอกจากนี้ ด้วยสถาปัตยกรรมการออกแบบแบบแพลตฟอร์ม + โมดูลาร์ อุปกรณ์ของ Dimension Technology จึงมีความยืดหยุ่นสูงมากเมื่อความต้องการเปลี่ยนแปลงไป สามารถอัปเกรดได้ด้วยการเพิ่ม ลด หรือเปลี่ยนโมดูลเท่านั้น
สภาพแวดล้อมการทดสอบรูปแบบใหม่นี้ช่วยให้ผู้ใช้ประหยัดเวลาและค่าใช้จ่ายได้เป็นอย่างมาก

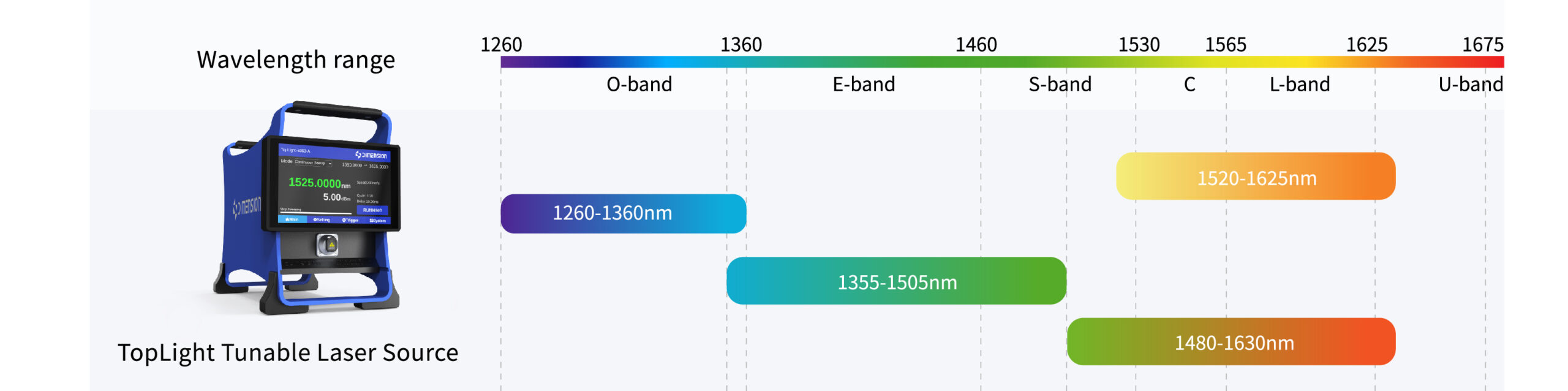

Multiple selectable wavelength ranges, covering various device application scenarios
มีช่วงความยาวคลื่นให้เลือกหลากหลาย ครอบคลุมสถานการณ์การใช้งานอุปกรณ์ต่างๆ
Performance Parameter

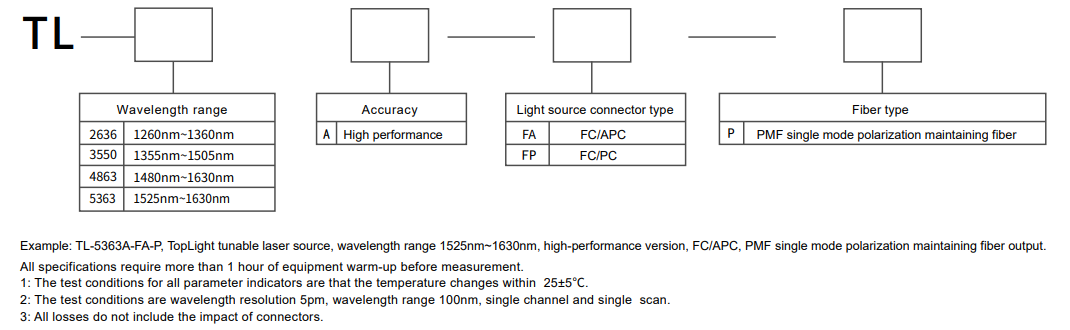

Ordering information
