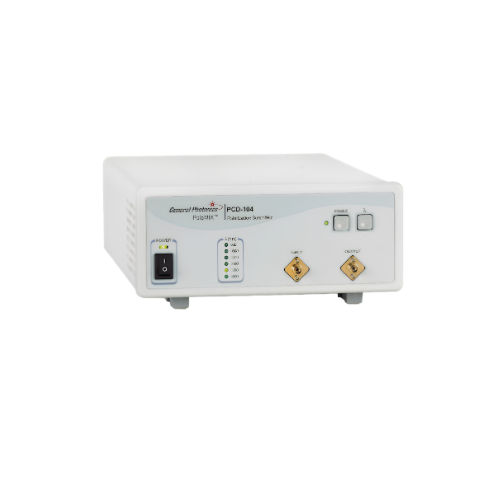

PCD-104 Polarization Scrambler
The PCD-104 Polarization Scrambler randomizes the instantaneous polarization state of output light to achieve a time-averaged depolarization effect.
PCD-104 Polarization Scrambler เป็นอุปกรณ์ที่ออกแบบมาเพื่อสุ่มเปลี่ยนสถานะโพลาไรซ์ (Polarization State) ของแสงที่เอาต์พุตอย่างต่อเนื่อง เพื่อสร้างผลของการลดโพลาไรซ์เฉลี่ยตามเวลา (Time-Averaged Depolarization Effect) ช่วยลดผลกระทบจากโพลาไรซ์ในระบบทดสอบและการวัด ทำให้ผลการวัดมีความเสถียรและแม่นยำยิ่งขึ้น
The PCD-104 combines a fiber squeezer polarization controller with specialized driver electronics to achieve uniform Poincaré sphere coverage in a few ms. Because it uses the resonance frequencies of the polarization controller, the scrambling rate is fixed. Because of the all-fiber construction, it has low insertion loss and low back reflection as well as minimal phase and amplitude modulation.
PCD-104 Polarization Scrambler ใช้ Fiber Squeezer Polarization Controller ร่วมกับวงจรขับประสิทธิภาพสูง เพื่อสร้างการสุ่มสถานะโพลาไรซ์ที่ครอบคลุม Poincaré Sphere อย่างสม่ำเสมอภายในไม่กี่มิลลิวินาที โดยใช้งานที่ความถี่เรโซแนนซ์ของอุปกรณ์ จึงให้การสุ่มโพลาไรซ์ที่มีความเสถียร พร้อมโครงสร้างแบบ All-Fiber ที่ให้ Insertion Loss, Back Reflection, Phase Modulation และ Amplitude Modulation ต่ำ เหมาะสำหรับงานทดสอบและระบบสื่อสารใยแก้วนำแสงประสิทธิภาพสูง.
Key Features
- Fast, uniform sphere coverage (DOP<5% when averaged over 2 ms)
- Easy to use L
- Low IL, RL, PDL, and PMD
คุณสมบัติเด่น
- ครอบคลุมทุกสถานะโพลาไรซ์ได้อย่างรวดเร็วและสม่ำเสมอ (DOP < 5% เมื่อเฉลี่ยที่ 2 ms)
- ใช้งานง่าย พร้อมรองรับการตั้งค่าที่สะดวก
- Low IL, RL, PDL, and PMD
Specifications
- Output DOP
<5% (averaging time ≥2ms) - Center wavelengths
λ range 1: 1310, 1480, 1550, 1600nm
λ range 2: 980, 1060, 1310nm - Wavelength range
λc ±50nm - Insertion loss (IL)
<0.6 dB with connectors
<0.05 dB intrinsic - Average PMD
<0.05 ps - Intrinsic PDL
<0.05 dB, excluding connectors - Return loss (RL)
>65 dB, excluding connectors - Residual amplitude modulation
<±0.01 dB - Residual phase modulation
<0.1π
