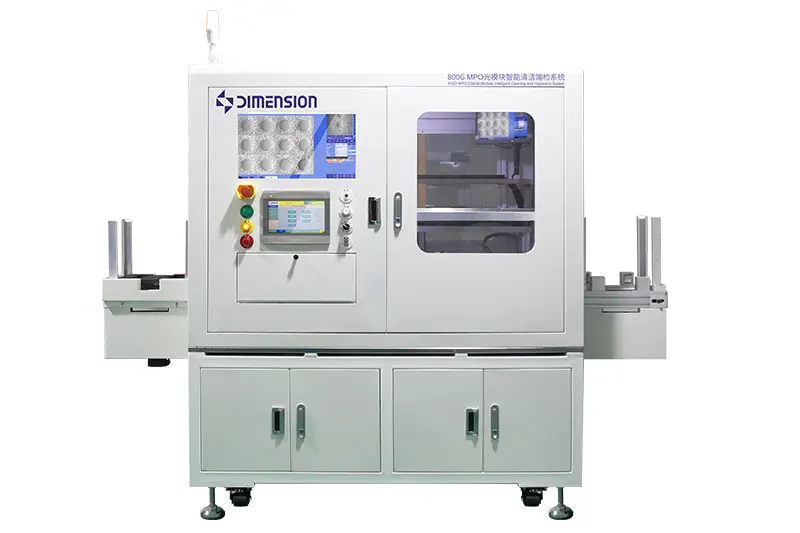

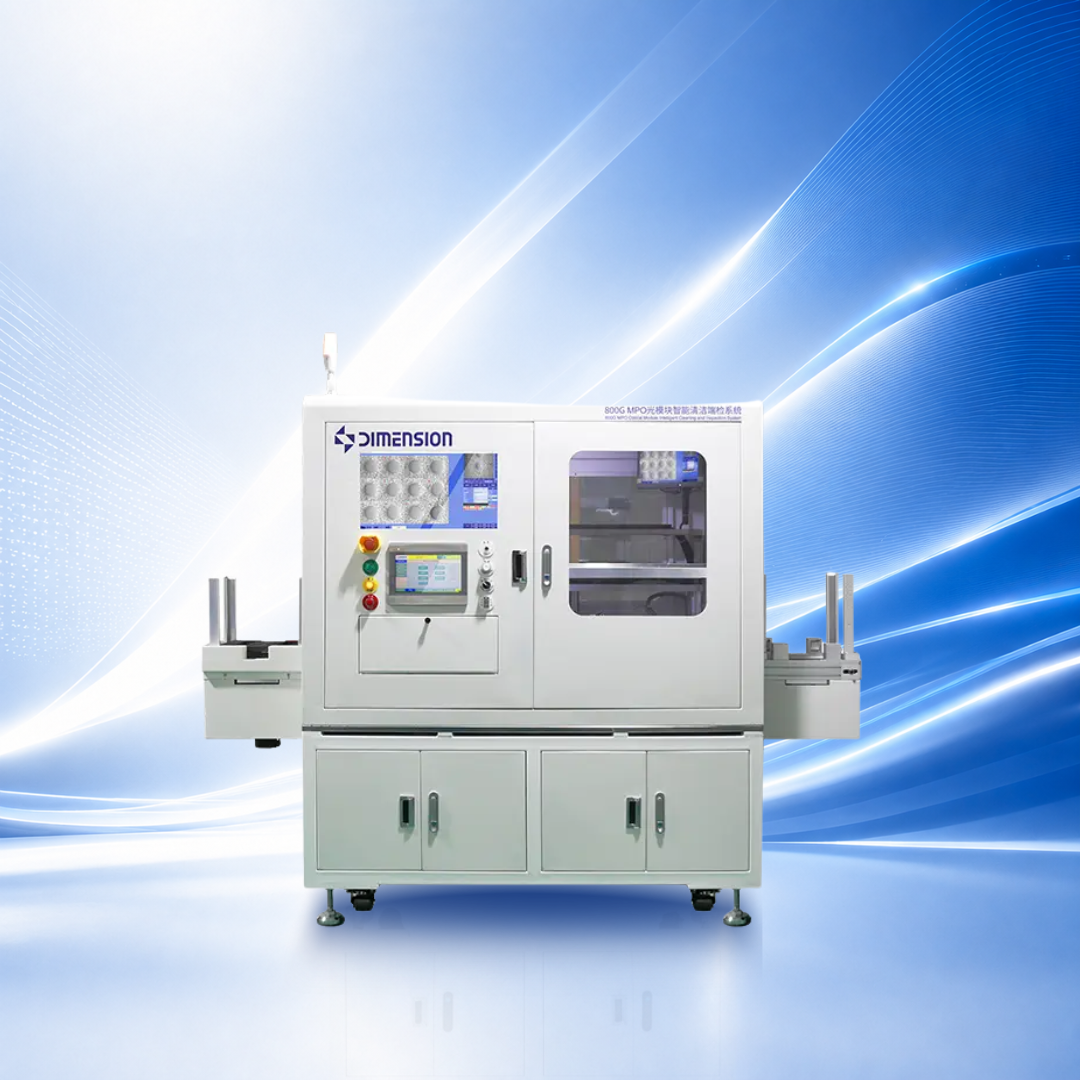

1.6T/800G MPO Transceiver Visual Inspect & Clean

  • Function: Automatic cleaning, detection, and loading/unloading of 1.6T &800G high-speed optical modules
  • Testing content: dirt, scratches, scratches, damage
  • Cleaning methods: pre cleaning with a cleaning pen, cleaning with a cleaning machine solution
  • Tray tray loading and unloading, flexible fixture design, achieving rapid model conversion
  • Independently developed highly reliable automatic cleaning and detection system for dimensions
  • High integration degree of automation process, considerable return on investment, stable performance, and simple operation and use



  • ฟังก์ชัน: ระบบทำความสะอาด ตรวจสอบ และโหลด/ขนถ่ายโมดูลออปติคัลความเร็วสูง 1.6T และ 800G แบบอัตโนมัติ
  • รายการตรวจสอบ: สิ่งสกปรก ฝุ่นละออง รอยขีดข่วน และความเสียหายของพื้นผิว
  • วิธีการทำความสะอาด: ทำความสะอาดเบื้องต้นด้วย Cleaning Pen และทำความสะอาดด้วยเครื่องอัตโนมัติพร้อมน้ำยาทำความสะอาดเฉพาะ
  • ระบบโหลดและขนถ่าย: รองรับการโหลดและขนถ่ายถาด (Tray) แบบอัตโนมัติ พร้อมฟิกซ์เจอร์ (Fixture) ที่ออกแบบให้มีความยืดหยุ่น ช่วยให้สามารถเปลี่ยนรุ่นของผลิตภัณฑ์ได้อย่างรวดเร็ว
  • ระบบตรวจสอบ: ระบบทำความสะอาดและตรวจสอบขนาด (Dimensional Inspection) แบบอัตโนมัติที่พัฒนาขึ้นเอง มีความน่าเชื่อถือและความแม่นยำสูง
  • จุดเด่นของระบบ: ระบบอัตโนมัติที่มีการบูรณาการสูง ให้ผลตอบแทนจากการลงทุน (ROI) ที่คุ้มค่า มีประสิทธิภาพการทำงานที่เสถียร ใช้งานง่าย และช่วยเพิ่มประสิทธิภาพในกระบวนการผลิต



Product Overview

A fully automated intelligent system integrating auto-loading/unloading, cleaning, and inspection. Features high efficiency, reliability, and Return on Investment, commonly used in technical/business contexts for brevity, with industry-leading detection capabilities. Proprietary auto-cleaning technology ensures simple operation and maintenance.

ภาพรวมผลิตภัณฑ์

ระบบอัจฉริยะแบบอัตโนมัติเต็มรูปแบบ (Fully Automated Intelligent System) ที่รวมการทำงานของ การโหลดและขนถ่ายชิ้นงานอัตโนมัติ การทำความสะอาด และการตรวจสอบ ไว้ในระบบเดียว ระบบได้รับการออกแบบให้มี ประสิทธิภาพสูง ความน่าเชื่อถือสูง และให้ผลตอบแทนจากการลงทุน (ROI) ที่คุ้มค่า พร้อมความสามารถในการตรวจสอบที่อยู่ในระดับแนวหน้าของอุตสาหกรรม (Industry-Leading Detection Capabilities) ด้วยเทคโนโลยี การทำความสะอาดอัตโนมัติที่พัฒนาขึ้นเอง (Proprietary Auto-Cleaning Technology) ช่วยให้การใช้งานและการบำรุงรักษาเป็นไปอย่างง่ายดาย ลดภาระในการดูแลระบบ และเพิ่มประสิทธิภาพในกระบวนการผลิตอย่างต่อเนื่อง.

Main advantages

1.Comprehensive Automation: Achieve automatic cleaning, visual inspection, and loading/unloading for a variety of high-speed optical modules.
2.Precision Detection: Accurately identify contamination, scratches, defects, and damages with advanced detection capabilities.
3.Versatile Cleaning Methods: Utilize pen-type cleaning and/or compressed air and solvent cleaning for optimal module cleaning.
4.Flexible Fixture Design: Adapt to changing requirements seamlessly with a flexible fixture design, allowing for quick re-configuration.
5.Patented Cleaning Technology: Benefit from a patented cleaning technology that ensures a high pass rate, enhancing overall performance.
6.High Precision, Efficiency, and Stability: Experience a system that delivers high-precision results with efficiency and stability at its core.
7.User-Friendly Operation and Maintenance: Operate and maintain the system with ease, making it accessible for users at all levels.
8.Diversified Data Storage: Ensure traceability and maintain stringent quality control through diversified data storage options.

จุดเด่นหลัก

  1. ระบบอัตโนมัติครบวงจร (Comprehensive Automation)
    รองรับการทำความสะอาด การตรวจสอบด้วยระบบวิชัน (Visual Inspection) และการโหลด/ขนถ่ายโมดูลออปติคัลความเร็วสูงแบบอัตโนมัติ
  2. การตรวจสอบที่มีความแม่นยำสูง (Precision Detection)
    ตรวจจับสิ่งสกปรก รอยขีดข่วน ตำหนิ และความเสียหายของชิ้นงานได้อย่างแม่นยำด้วยเทคโนโลยีการตรวจสอบขั้นสูง
  3. รองรับวิธีการทำความสะอาดที่หลากหลาย (Versatile Cleaning Methods)
    รองรับการทำความสะอาดด้วย Cleaning Pen และ/หรือการทำความสะอาดด้วย ลมอัด (Compressed Air) ร่วมกับ น้ำยาทำความสะอาด (Solvent) เพื่อให้ได้ประสิทธิภาพสูงสุด
  4. ฟิกซ์เจอร์แบบยืดหยุ่น (Flexible Fixture Design)
    ออกแบบฟิกซ์เจอร์ให้รองรับการเปลี่ยนรุ่นของผลิตภัณฑ์ได้อย่างรวดเร็ว ช่วยลดเวลาในการปรับเปลี่ยนการผลิต (Quick Changeover)
  5. เทคโนโลยีการทำความสะอาดที่ได้รับการจดสิทธิบัตร (Patented Cleaning Technology)
    เพิ่มอัตราการผ่านการตรวจสอบ (High Pass Rate) ช่วยยกระดับคุณภาพและประสิทธิภาพของกระบวนการผลิต
  6. ความแม่นยำ ประสิทธิภาพ และเสถียรภาพสูง (High Precision, Efficiency & Stability)
    ให้ผลการทำงานที่มีความแม่นยำสูง พร้อมประสิทธิภาพและความเสถียรที่เชื่อถือได้ เหมาะสำหรับงานผลิตในระดับอุตสาหกรรม
  7. ใช้งานและบำรุงรักษาง่าย (User-Friendly Operation & Maintenance)
    ออกแบบให้ใช้งานง่าย ลดความซับซ้อนในการบำรุงรักษา รองรับผู้ใช้งานทุกระดับ
  8. ระบบจัดเก็บข้อมูลที่หลากหลาย (Diversified Data Storage)
    รองรับการจัดเก็บข้อมูลการตรวจสอบเพื่อการตรวจสอบย้อนหลัง (Traceability) และช่วยควบคุมคุณภาพ (Quality Control) ได้อย่างมีประสิทธิภาพ

Main Applications

Auto cleaning and visual inspection for 1.6T/800G/400Goptical module

การใช้งานหลัก

ระบบทำความสะอาดอัตโนมัติและตรวจสอบด้วยระบบวิชัน (Visual Inspection) สำหรับโมดูลออปติคัลความเร็วสูง 1.6T / 800G / 400G

performance parameter

Dimensions: W2200 x D1400 x H1900mm
Production Efficiency: ≤ 20 seconds(12 cores)
Cleaning Yield Rate: ≥ 95%
Defect Detection Accuracy: ≥ 99.5% for defects ≥ 1 μm
Power Input: 220V, 50/60Hz
Input Air Pressure: 0.5-0.65MPa

ข้อมูลจำเพาะทางเทคนิค

ขนาดเครื่อง (Dimensions): กว้าง 2200 × ลึก 1400 × สูง 1900 มม.
ประสิทธิภาพการผลิต (Production Efficiency): ≤ 20 วินาที/ชิ้น (สำหรับโมดูล 12 Core)
อัตราความสำเร็จในการทำความสะอาด (Cleaning Yield Rate): ≥ 95%
ความแม่นยำในการตรวจจับตำหนิ (Defect Detection Accuracy): ≥ 99.5% สำหรับตำหนิที่มีขนาด 1 ไมโครเมตร (μm) ขึ้นไป
แหล่งจ่ายไฟ (Power Input): 220 VAC, 50/60 Hz
แรงดันลมที่ใช้งาน (Input Air Pressure): 0.5 – 0.65 MPa
