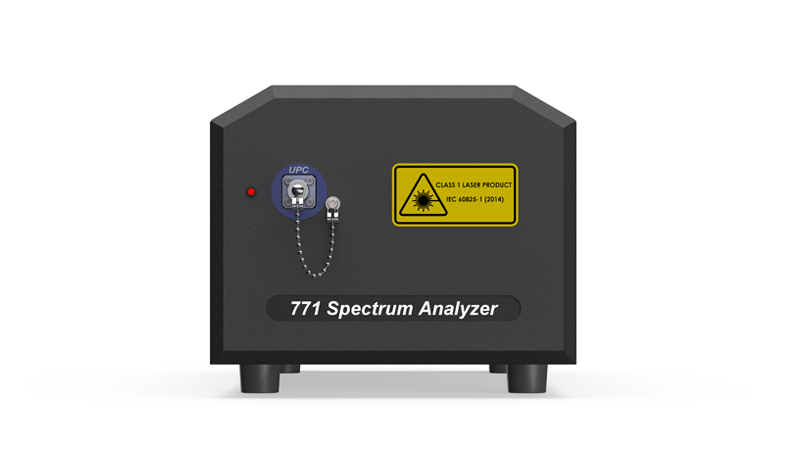

771 Series Laser Spectrum Analyzer
เครื่องวิเคราะห์สเปกตรัมเลเซอร์ รุ่น 771 Series
The most complete laser spectral characterization from the visible to the mid-IR
เครื่องวิเคราะห์สเปกตรัมเลเซอร์ที่ให้การวิเคราะห์คุณลักษณะเชิงสเปกตรัมได้ครบถ้วนที่สุด ตั้งแต่ช่วงแสงที่มองเห็นได้จนถึงช่วงอินฟราเรดกลาง
- ความละเอียดเชิงสเปกตรัมสูงถึง 2 GHz
- ความแม่นยำในการวัดความยาวคลื่นสูงถึง ±0.0001 นาโนเมตร (nm)
- สอบเทียบอย่างต่อเนื่องด้วยมาตรฐานความยาวคลื่นที่ติดตั้งภายในเครื่อง
- อัตราส่วนการปฏิเสธสัญญาณเชิงแสง > 40 dB
- รองรับการใช้งานในช่วงความยาวคลื่นตั้งแต่ 375 นาโนเมตร (nm) ถึง 12 ไมโครเมตร (µm)
- รองรับทั้งเลเซอร์แบบ CW และเลเซอร์แบบพัลส์ที่มีอัตราการเกิดซ้ำสูง
- อินพุตใยแก้วนำแสงที่ปรับแนวมาแล้วจากโรงงาน รองรับการวัดความยาวคลื่นได้สูงถึง6 ไมโครเมตร (µm)
- อินพุตแบบช่องรับแสงอิสระ พร้อมตัวช่วยจัดแนวด้วยแสงที่มองเห็นได้ สำหรับการวัดในช่วง อินฟราเรด และ อินฟราเรดกลาง
- ใช้งานร่วมกับคอมพิวเตอร์ได้อย่างง่ายดายผ่าน USB หรือ Ethernet
- มีซอฟต์แวร์สำหรับควบคุมพารามิเตอร์การวัด แสดงสเปกตรัม และรายงานข้อมูลความยาวคลื่น
- รับประกัน 5 ปี ครอบคลุมทั้งค่าอะไหล่และค่าแรงซ่อมบำรุง
Laser spectral analysis and wavelength measurement with one instrument
The 771 Series Laser Spectrum Analyzer combines proven Michelson interferometer technology with fast Fourier transform analysis resulting in a unique instrument that operates as both a high-resolution spectrum analyzer and a high-accuracy wavelength meter.
With spectral resolution up to 2 GHz, wavelength accuracy as high as ± 0.0001 nm, and an optical rejection ratio of more than 40 dB, the model 771 provides the most detailed spectral information for lasers that operate from 375 nm to 12 μm.
การวิเคราะห์สเปกตรัมของเลเซอร์และการวัดความยาวคลื่นด้วยเครื่องมือเพียงเครื่องเดียว
เครื่องวิเคราะห์สเปกตรัมเลเซอร์ 771 Series Laser Spectrum Analyzer ผสานเทคโนโลยี Michelson Interferometer ที่ได้รับการพิสูจน์แล้ว เข้ากับการวิเคราะห์ด้วย Fast Fourier Transform ทำให้เป็นเครื่องมือที่มีเอกลักษณ์ สามารถทำหน้าที่ได้ทั้ง เครื่องวิเคราะห์สเปกตรัมความละเอียดสูง และ เครื่องวัดความยาวคลื่นที่มีความแม่นยำในเครื่องเดียว
ด้วยความละเอียดเชิงสเปกตรัมสูงถึง 2 GHz ความแม่นยำในการวัดความยาวคลื่นสูงถึง ±0.0001 นาโนเมตร (nm) และอัตราส่วนการปฏิเสธสัญญาณเชิงแสงมากกว่า 40 dB เครื่องรุ่น 771 จึงสามารถให้ข้อมูลสเปกตรัมของเลเซอร์ได้อย่างละเอียดที่สุด สำหรับเลเซอร์ที่ทำงานในช่วงความยาวคลื่นตั้งแต่ 375 นาโนเมตร (nm) ถึง 12 ไมโครเมตร (µm)
Guaranteed wavelength accuracy
Two versions of the 771 Laser Spectrum Analyzer are available. The model 771A is the most precise, measuring wavelength to an accuracy of ± 0.2 parts per million (± 0.0002 nm @ 1000 nm). For experiments that are less exacting, the model 771B is a lower-priced alternative with an accuracy of ± 0.75 parts per million (± 0.0008 nm @ 1000 nm).
These specifications are guaranteed by continuous calibration with a built-in HeNe laser, thereby ensuring the most meaningful experimental results.
ความแม่นยำในการวัดความยาวคลื่นที่รับประกัน
เครื่องวิเคราะห์สเปกตรัมเลเซอร์ 771 Laser Spectrum Analyzer มีให้เลือก 2 รุ่น ได้แก่ รุ่น 771A เป็นรุ่นที่มีความแม่นยำสูงที่สุด โดยสามารถวัดความยาวคลื่นได้ด้วยความแม่นยำ ±0.2 ส่วนในล้านส่วน หรือเทียบเท่า ±0.0002 นาโนเมตร (nm) ที่ความยาวคลื่น 1000 นาโนเมตร สำหรับงานทดลองที่ไม่ต้องการความละเอียดสูงมาก รุ่น 771B เป็นทางเลือกที่มีราคาประหยัดกว่า โดยมีความแม่นยำ ±0.75 ส่วนในล้านส่วน หรือเทียบเท่า ±0.0008 นาโนเมตร (nm) ที่ความยาวคลื่น 1000 นาโนเมตร
Straightforward operation
The 771 Laser Spectrum Analyzer operates with a PC connected directly by USB or through a local area network via Ethernet. Software is provided to control measurement parameters, display spectra, and to report wavelength data.
Since the spectral data is generated using an on-board digital signal processor, the 771 Laser Spectrum Analyzer can be integrated into an experiment using a library of commands for custom or LabVIEW programming.
การใช้งานที่ง่ายและตรงไปตรงมา
เครื่องวิเคราะห์สเปกตรัมเลเซอร์ 771 Laser Spectrum Analyzer สามารถทำงานร่วมกับคอมพิวเตอร์ได้ โดยเชื่อมต่อโดยตรงผ่าน USB หรือผ่านเครือข่ายท้องถิ่น (Ethernet) พร้อมซอฟต์แวร์สำหรับควบคุมพารามิเตอร์การวัด แสดงผลสเปกตรัม และรายงานข้อมูลความยาวคลื่น
เนื่องจากข้อมูลสเปกตรัมถูกประมวลผลโดย ตัวประมวลผลสัญญาณ ที่ติดตั้งอยู่ภายในเครื่อง 771 Laser Spectrum Analyzer จึงสามารถผสานการทำงานเข้ากับระบบการทดลองได้โดยตรง ผ่านชุดคำสั่งสำหรับการเขียนโปรแกรมแบบกำหนดเอง หรือ LabVIEW ทำให้สามารถนำเครื่องไปใช้งานร่วมกับระบบทดสอบและระบบอัตโนมัติได้อย่างสะดวกและมีประสิทธิภาพ
