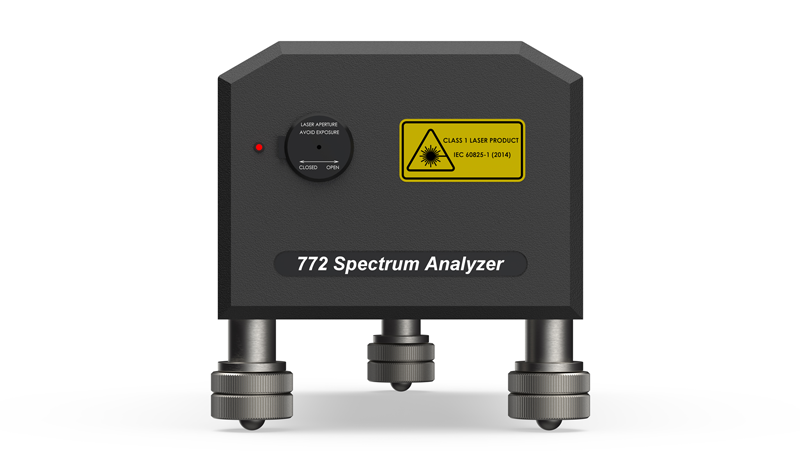

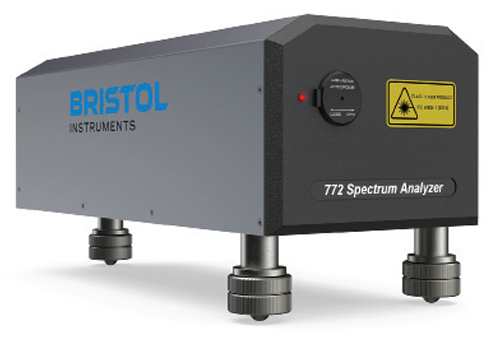

772B-MIR Pulsed Laser Spectrum Analyzer
เครื่องวิเคราะห์สเปกตรัมของเลเซอร์พัลส์ช่วงอินฟราเรดกลาง รุ่น 772B-MIR
Spectral characterization of pulsed IR and mid-IR lasers
การวิเคราะห์คุณลักษณะเชิงสเปกตรัมของเลเซอร์พัลส์ในช่วงอินฟราเรดและอินฟราเรดกลาง
- รองรับการใช้งานในช่วงความยาวคลื่นตั้งแต่ 1 ถึง 12 ไมโครเมตร (µm)
- ความละเอียดเชิงสเปกตรัม 4 GHz
- ความแม่นยำในการวัดความยาวคลื่น ±10 ส่วนในล้านส่วน (±10 ppm)
- สอบเทียบอย่างต่อเนื่องด้วยมาตรฐานความยาวคลื่นที่ติดตั้งภายในเครื่อง
- อัตราส่วนการปฏิเสธสัญญาณเชิงแสง (Optical Rejection Ratio) สูงถึง 20 dB
- อินพุตแบบช่องรับแสงอิสระ พร้อมตัวช่วยจัดแนวด้วยแสงที่มองเห็นได้
- ใช้งานร่วมกับคอมพิวเตอร์ได้อย่างง่ายดายผ่าน USB หรือ Ethernet
- มีซอฟต์แวร์สำหรับควบคุมพารามิเตอร์การวัด แสดงผลสเปกตรัม และรายงานข้อมูลความยาวคลื่น
- รับประกัน 5 ปี ครอบคลุมทั้งค่าอะไหล่และค่าแรงซ่อมบำรุง
Laser spectral analysis and wavelength measurement with one instrument
The 772B-MIR Laser Spectrum Analyzer combines proven Michelson interferometer technology with fast Fourier transform analysis resulting in a unique instrument that operates as both a high-resolution spectrum analyzer and a high-accuracy wavelength meter. What makes this system unique is that it can measure the spectral properties of pulsed and CW lasers that operate from 1 to 12 μm.
การวิเคราะห์สเปกตรัมของเลเซอร์และการวัดความยาวคลื่นด้วยเครื่องมือเพียงเครื่องเดียว
เครื่องวิเคราะห์สเปกตรัมเลเซอร์ 772B-MIR Laser Spectrum Analyzer ผสานเทคโนโลยี Michelson Interferometer ที่ได้รับการพิสูจน์แล้ว เข้ากับการวิเคราะห์ด้วย Fast Fourier Transform ทำให้เป็นเครื่องมือที่มีเอกลักษณ์ ซึ่งสามารถทำหน้าที่ได้ทั้ง เครื่องวิเคราะห์สเปกตรัมความละเอียดสูง และ เครื่องวัดความยาวคลื่นที่มีความแม่นยำสูง ในเครื่องเดียว จุดเด่นที่ทำให้ระบบนี้มีความโดดเด่น คือสามารถวัดคุณลักษณะเชิงสเปกตรัมของเลเซอร์ได้ทั้ง เลเซอร์แบบพัลส์ และ เลเซอร์แบบคลื่นต่อเนื่อง (CW Lasers) ที่ทำงานในช่วงความยาวคลื่นตั้งแต่ 1 ถึง 12 ไมโครเมตร (µm) ได้อย่างมีประสิทธิภาพ
Supports pulsed and CW laser operation
The 772B-MIR Laser Spectrum Analyzer employs a sophisticated co-additive algorithm to enable the analysis of pulsed lasers that have a repetition rate as low as 50 Hz. When used with pulsed lasers, a single scan of the Michelson interferometer does not generate an interferogram that is sufficient to convert to a spectrum. Therefore, data generated from multiple scans are used to “build” a more complete interferogram.
The 772B-MIR Laser Spectrum Analyzer has a spectral resolution of 4 GHz and wavelength accuracy of ± 10 parts per million. An optical rejection ratio of about 15 – 20 dB is achieved assuming an acceptable number of laser pulses (> 30,000) are used to generate the interferogram.
When used with CW lasers, the 772B-MIR Laser Spectrum Analyzer operates and performs just like our model 771B-MIR.
รองรับการทำงานของเลเซอร์แบบพัลส์และแบบคลื่นต่อเนื่อง (CW)
เครื่องวิเคราะห์สเปกตรัมเลเซอร์ 772B-MIR Laser Spectrum Analyzer ใช้อัลกอริทึมแบบ Co-additive ที่มีความซับซ้อน เพื่อให้สามารถวิเคราะห์เลเซอร์แบบพัลส์ ที่มีอัตราการเกิดซ้ำต่ำได้ถึง 50 Hz เมื่อใช้งานกับเลเซอร์แบบพัลส์ การสแกนเพียงครั้งเดียวของ Michelson Interferometer จะไม่สามารถสร้างอินเตอร์เฟอโรมแกรม ที่เพียงพอสำหรับการแปลงเป็นสเปกตรัมได้ ดังนั้น เครื่องจะนำข้อมูลที่ได้จากการสแกนหลายครั้งมารวมกัน เพื่อสร้างอินเตอร์เฟอโรมแกรมที่สมบูรณ์ยิ่งขึ้น
เครื่อง 772B-MIR Laser Spectrum Analyzer มีความละเอียดเชิงสเปกตรัม 4 GHz และมีความแม่นยำในการวัดความยาวคลื่น ±10 ส่วนในล้านส่วน (±10 ppm) โดยสามารถให้อัตราส่วนการปฏิเสธสัญญาณเชิงแสง ประมาณ 15–20 dB เมื่อใช้จำนวนพัลส์เลเซอร์ที่เหมาะสม (มากกว่า 30,000 พัลส์) เพื่อสร้างอินเตอร์เฟอโรมแกรม
เมื่อใช้งานกับเลเซอร์แบบ CW เครื่อง 772B-MIR Laser Spectrum Analyzer จะทำงานและให้ประสิทธิภาพเช่นเดียวกับเครื่อง 771B-MIR.
Straightforward operation
The 772B-MIR Laser Spectrum Analyzer operates with a PC connected directly by USB or through a local area network via Ethernet. Software is provided to control measurement parameters, display spectra, and to report wavelength data.
การใช้งานที่ง่ายและตรงไปตรงมา
เครื่องวิเคราะห์สเปกตรัมเลเซอร์ 772B-MIR Laser Spectrum Analyzer สามารถทำงานร่วมกับคอมพิวเตอร์ได้ โดยเชื่อมต่อโดยตรงผ่าน USB หรือผ่านเครือข่ายท้องถิ่น (Ethernet) พร้อมซอฟต์แวร์สำหรับควบคุมพารามิเตอร์การวัด แสดงผลสเปกตรัม และรายงานข้อมูลความยาวคลื่น
