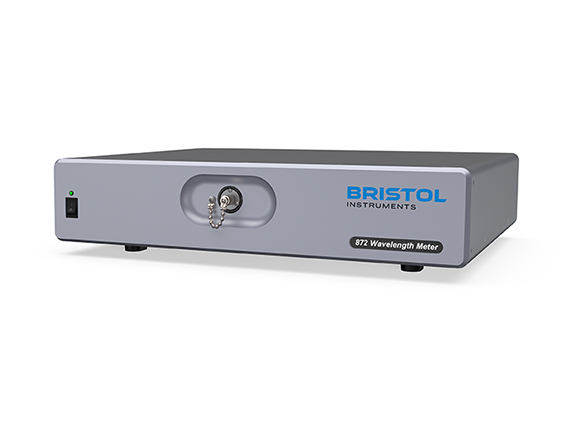

872 Series Laser Wavelength Meter
เครื่องวัดความยาวคลื่นเลเซอร์ รุ่น 872 Series
Highest resolution wavelength measurement
- ความละเอียดเชิงความถี่สูงถึง 200 kHz
- ความแม่นยำในการวัดความยาวคลื่นสูงถึง ±0.0001 นาโนเมตร (nm)
- สอบเทียบอัตโนมัติด้วยมาตรฐานความยาวคลื่นที่ติดตั้งภายในเครื่อง
- รองรับการสอบเทียบด้วยเลเซอร์อ้างอิงภายนอก
- รองรับการใช้งานในช่วงความยาวคลื่นตั้งแต่ 375 ถึง 1700 นาโนเมตร (nm)
- อัตราการวัดต่อเนื่องสูงถึง 1 kHz
- ใช้งานร่วมกับคอมพิวเตอร์ได้อย่างง่ายดายผ่าน USB หรือ Ethernet
- รองรับการรายงานข้อมูลอัตโนมัติด้วยโปรแกรมที่พัฒนาขึ้นเอง หรือ LabVIEW ทำให้ไม่จำเป็นต้องใช้คอมพิวเตอร์เฉพาะสำหรับการควบคุม
- มีตัวควบคุม PID ภายในเครื่อง สำหรับการรักษาเสถียรภาพของเลเซอร์อย่างแม่นยำ
- รองรับ ตัวควบคุม PID สำหรับเลเซอร์หลายตัว และ สวิตช์ใยแก้วนำแสง ซึ่งเป็นอุปกรณ์เสริม ช่วยให้สามารถรักษาเสถียรภาพของเลเซอร์ได้พร้อมกันสูงสุด 8 ตัว
- สามารถติดตั้งเข้ากับตู้แร็กมาตรฐานขนาด 19 นิ้ว (2U) ได้อย่างสะดวก
- รับประกัน 5 ปี ครอบคลุมทั้งค่าอะไหล่และค่าแรงซ่อมบำรุง
Precisely stabilize your laser’s wavelength
The 872 Series Laser Wavelength Meter builds upon our unique Fizeau etalon technology to provide a frequency resolution as high as 200 kHz. Therefore, the model 872 can detect very small wavelength deviations making it ideal for experiments where a laser’s frequency must be actively regulated.
รักษาเสถียรภาพของความยาวคลื่นเลเซอร์ได้อย่างแม่นยำ
เครื่องวัดความยาวคลื่นเลเซอร์ 872 Series Laser Wavelength Meter ใช้เทคโนโลยี Fizeau Etalon ที่เป็นเอกลักษณ์ของบริษัท เพื่อให้มี ความละเอียดเชิงความถี่สูงถึง 200 kHz ดังนั้น เครื่องรุ่น 872 จึงสามารถตรวจจับการเปลี่ยนแปลงของความยาวคลื่นหรือความถี่ของเลเซอร์ได้แม้เพียงเล็กน้อย ทำให้เหมาะอย่างยิ่งสำหรับงานทดลองที่ต้องมีการควบคุมและรักษาเสถียรภาพของความถี่เลเซอร์อย่างต่อเนื่องและแม่นยำ
Fast, accurate, and reliable wavelength measurement
The 872 Laser Wavelength Meter measures the wavelength of both CW and pulsed lasers that operate from 375 to 1700 nm. The 872 system’s accuracy is ± 0.2 parts per million (± 60 MHz at 1000 nm) and its frequency resolution is better than 1 part per billion (300 kHz at 1000 nm). Automatic calibration with a built-in wavelength standard guarantees this performance to ensure the most meaningful experimental results.
The Fizeau etalons of the 872 Laser Wavelength Meter generate a spatial interferogram that is detected by a fast photodetector array. An on-board digital signal processor quickly converts the interferometric data to wavelength. Because this calculation is done within the instrument, a sustained measurement rate as high as 1 kHz is achieved.
การวัดความยาวคลื่นที่รวดเร็ว แม่นยำ และเชื่อถือได้
เครื่องวัดความยาวคลื่นเลเซอร์ 872 Laser Wavelength Meter สามารถวัดความยาวคลื่นของทั้ง เลเซอร์แบบคลื่นต่อเนื่อง (CW Lasers) และ เลเซอร์แบบพัลส์ ที่ทำงานในช่วงความยาวคลื่นตั้งแต่ 375 ถึง 1700 นาโนเมตร (nm) เครื่องรุ่น 872 มีความแม่นยำในการวัด ±0.2 ส่วนในล้านส่วน (ppm) หรือเทียบเท่า ±60 MHz ที่ความยาวคลื่น 1000 นาโนเมตร และมีความละเอียดเชิงความถี่ดีกว่า 1 ส่วนในพันล้าน (ppb) หรือเทียบเท่า 300 kHz ที่ความยาวคลื่น 1000 นาโนเมตร ระบบสอบเทียบอัตโนมัติด้วยมาตรฐานความยาวคลื่นที่ติดตั้งอยู่ภายในเครื่อง ช่วยรับประกันประสิทธิภาพดังกล่าว เพื่อให้ได้ผลการทดลองที่ถูกต้องและเชื่อถือได้สูงสุด
Fizeau Etalon ภายในเครื่อง 872 Laser Wavelength Meter จะสร้าง อินเตอร์เฟอโรมแกรมเชิงพื้นที่ ซึ่งตรวจจับด้วยชุดอาร์เรย์โฟโตดีเทคเตอร์ความเร็วสูง จากนั้น ตัวประมวลผลสัญญาณดิจิทัล ที่ติดตั้งอยู่ภายในเครื่อง จะทำการแปลงข้อมูลอินเตอร์เฟอโรเมตริก เป็นค่าความยาวคลื่นอย่างรวดเร็ว เนื่องจากการคำนวณทั้งหมดดำเนินการภายในตัวเครื่อง จึงสามารถวัดต่อเนื่องได้ที่อัตราสูงถึง 1 kHz
Straightforward operation
The 872 Laser Wavelength Meter operates with a PC connected directly by USB or through a local area network via Ethernet. Software is provided to control measurement parameters and to report wavelength data.
Since wavelength is calculated using an on-board digital signal processor, the 872 Laser Wavelength Meter can be integrated directly into an experiment using a library of commands for custom or LabVIEW programming. This eliminates the need for a dedicated PC and enables the use of any operating system.
The model 872 includes a built-in Proportional-Integral-Derivative (PID) Controller that provides the ability to actively regulate the frequency of a laser. The 872 system can also be combined with the Bristol Instruments MLC Series Multi-Laser PID Controller and FOS Fiber-Optic Switch to monitor and stabilize as many as eight lasers.
การใช้งานที่ง่ายและตรงไปตรงมา
เครื่องวัดความยาวคลื่นเลเซอร์ 872 Laser Wavelength Meter สามารถทำงานร่วมกับคอมพิวเตอร์ได้ โดยเชื่อมต่อโดยตรงผ่าน USB หรือผ่านเครือข่ายท้องถิ่น (Ethernet) พร้อมซอฟต์แวร์สำหรับควบคุมพารามิเตอร์การวัดและรายงานข้อมูลความยาวคลื่น
เนื่องจากการคำนวณความยาวคลื่นดำเนินการโดย ตัวประมวลผลสัญญาณดิจิทัล ที่ติดตั้งอยู่ภายในเครื่อง 872 Laser Wavelength Meter จึงสามารถผสานการทำงานเข้ากับระบบการทดลองได้โดยตรง ผ่านชุดคำสั่งสำหรับการเขียนโปรแกรมแบบกำหนดเอง หรือ LabVIEW ทำให้ไม่จำเป็นต้องใช้คอมพิวเตอร์เฉพาะสำหรับการประมวลผล และสามารถใช้งานร่วมกับระบบปฏิบัติการใดก็ได้
เครื่องรุ่น 872 มี ตัวควบคุม PID ติดตั้งอยู่ภายใน ซึ่งสามารถควบคุมและรักษาเสถียรภาพของความถี่เลเซอร์ได้โดยอัตโนมัติ นอกจากนี้ ระบบ 872 ยังสามารถใช้งานร่วมกับ MLC Series Multi-Laser PID Controller และ FOS Fiber-Optic Switch ของ Bristol Instruments เพื่อเฝ้าติดตามและรักษาเสถียรภาพของเลเซอร์ได้พร้อมกันสูงสุด 8 ตัว
