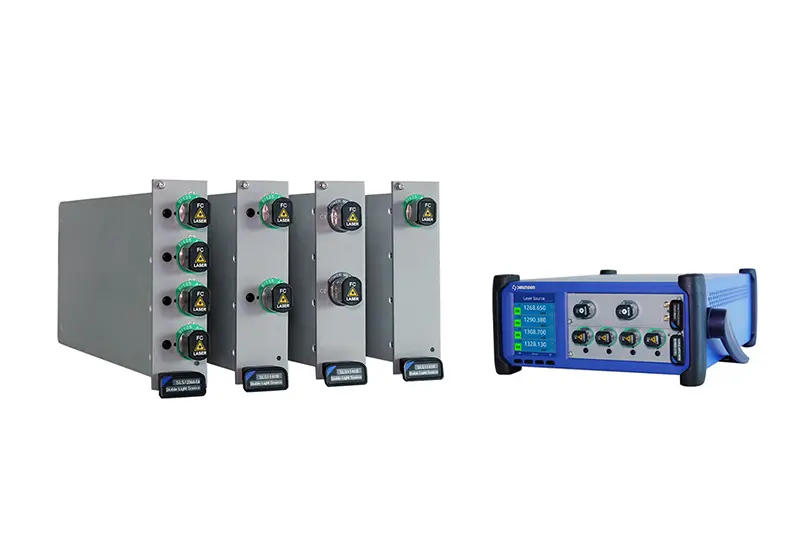

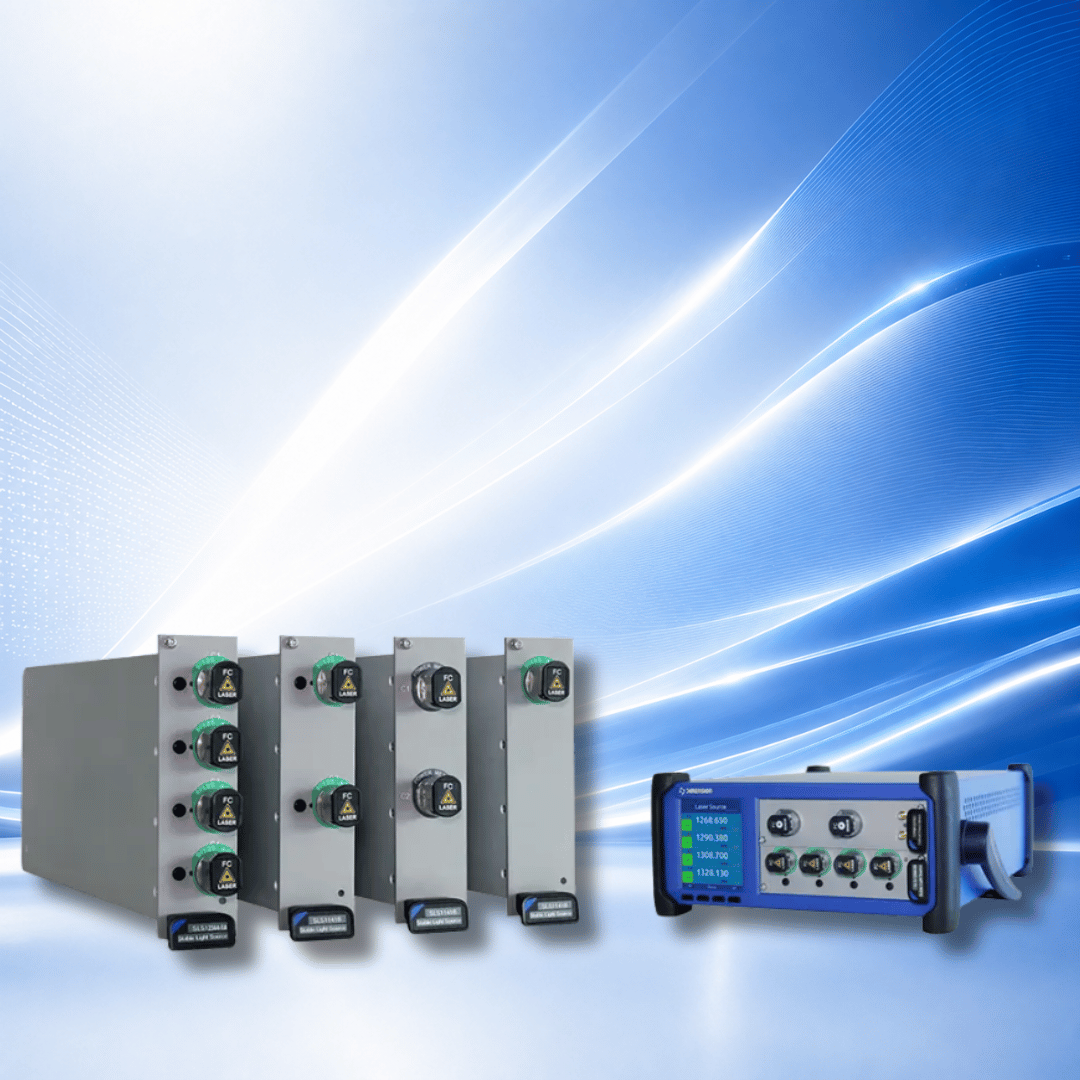

DFB stable light source
Expandable and compatible with DIMENSION’s ALPHA and OMEGA universal optical test platforms.
- 1CH, 2CH, or 4CH output available, each channel could be independently controlled. Wavelength and power can be customized.
- Support USB / Ethernet / button controlling.
- Modular design, high precision, high reliability interface with patent.
- Flexible disassembled SC/FC connector, convenient for post-maintenance.
รองรับการขยายระบบ (Expandable) และสามารถใช้งานร่วมกับแพลตฟอร์มทดสอบออปติกอเนกประสงค์ ALPHA และ OMEGA ของ DIMENSION ได้อย่างสมบูรณ์
- รองรับเอาต์พุต 1, 2 หรือ 4 ช่องสัญญาณ (1CH / 2CH / 4CH) โดยสามารถควบคุมแต่ละช่องสัญญาณได้อย่างอิสระ พร้อมรองรับการปรับแต่ง ความยาวคลื่น (Wavelength) และ กำลังแสง (Output Power) ตามความต้องการ
- รองรับการควบคุมผ่าน USB, Ethernet และปุ่มควบคุมบนตัวเครื่อง
- ออกแบบแบบ Modular Design พร้อมอินเทอร์เฟซที่มี ความแม่นยำสูง (High Precision) และ ความน่าเชื่อถือสูง (High Reliability) ซึ่งได้รับการจดสิทธิบัตร
- ขั้วต่อ SC/FC แบบถอดเปลี่ยนได้ ช่วยให้การบำรุงรักษาและการเปลี่ยนคอนเนกเตอร์ในภายหลังทำได้สะดวกและรวดเร็ว
Product Overview
Stable light source plays an irreplaceable role in all optical testing and researching area. In order to satisfy different application scenario needs, Dimension developed 4 kinds of stable light sources: DFB laser source, FP laser source, SLED broadband light source, and ultra-narrow linewidth laser source.
• 1CH, 2CH, or 4CH output available, each channel could be independently controlled. Wavelength
and power can be customized.
• Support USB / Ethernet / button controlling.
• Modular design, high precision, high reliability interface with patent. Flexible disassembled SC/FC
connector, convenient for post-maintenance.

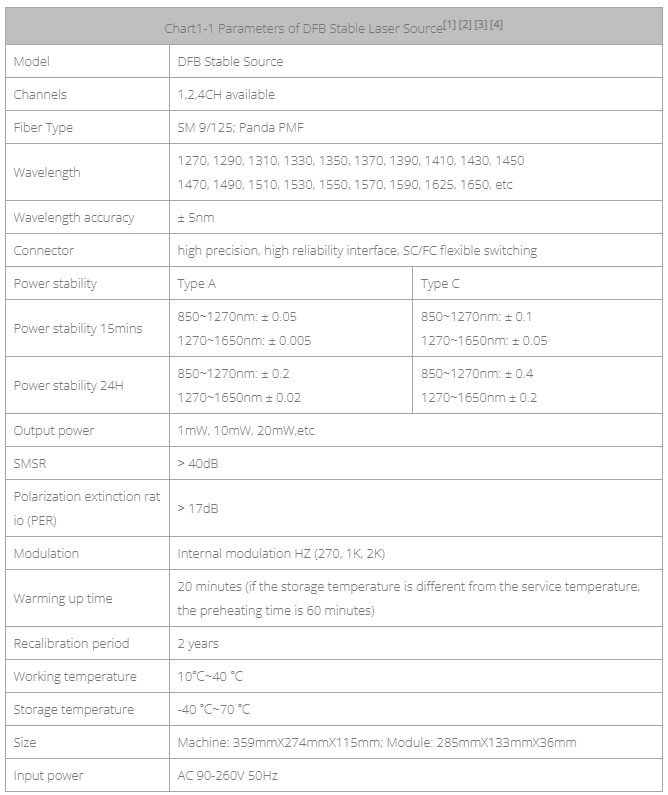

DFB laser source
แหล่งกำเนิดแสงเลเซอร์ DFB
Main Features
• High stability, 24-hour power stability is less than ±0.005dB
• High precision TEC temperature controlling module
• Output power up to 20 mW
• Support internal modulation
• CWDM channel testing
• Optical network monitoring
• IL/RL testing
• Optical passive device, active device testing
• Instrument performance testing

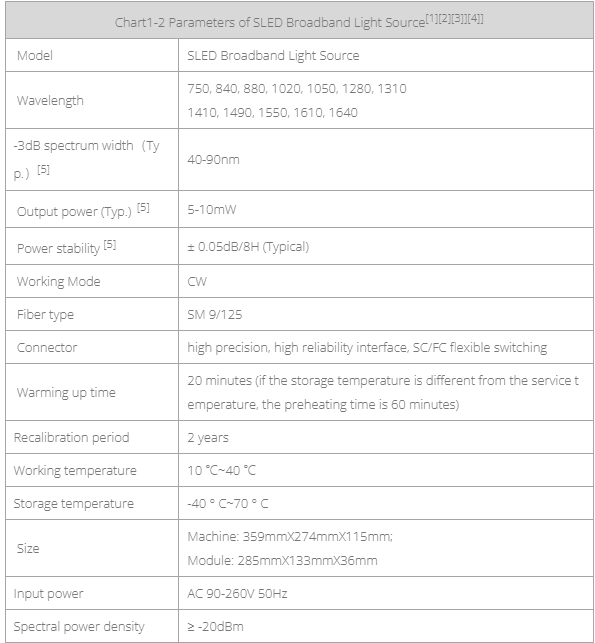

SLED broadband light source
แหล่งกำเนิดแสงบรอดแบนด์แบบ SLED
Main advantages
- Wide spectral range (3dB spectral width 90nm)[5]
- High output power (10mW)[5]
- Excellent power stability
จุดเด่นหลัก
- ช่วงสเปกตรัมกว้าง (Wide Spectral Range) โดยมี ความกว้างของสเปกตรัมที่ระดับ 3 dB สูงสุด 90 nm
- กำลังแสงเอาต์พุตสูง (High Output Power) สูงสุด 10 mW
- เสถียรภาพของกำลังแสงยอดเยี่ยม (Excellent Power Stability) ช่วยให้ผลการวัดมีความแม่นยำและเชื่อถือได้ในระยะยาว
Main applications
- Coarse wavelength division multiplexing (CWDM) network testing
- Passive optical network (PON) component manufacturing and testing
- Fiber sensing and spectral analysis.
การใช้งานหลัก
- การทดสอบเครือข่าย CWDM
- การผลิตและทดสอบอุปกรณ์สำหรับ Passive Optical Network (PON)
- งานตรวจวัดด้วยไฟเบอร์ออปติก (Fiber Sensing) และการวิเคราะห์สเปกตรัม

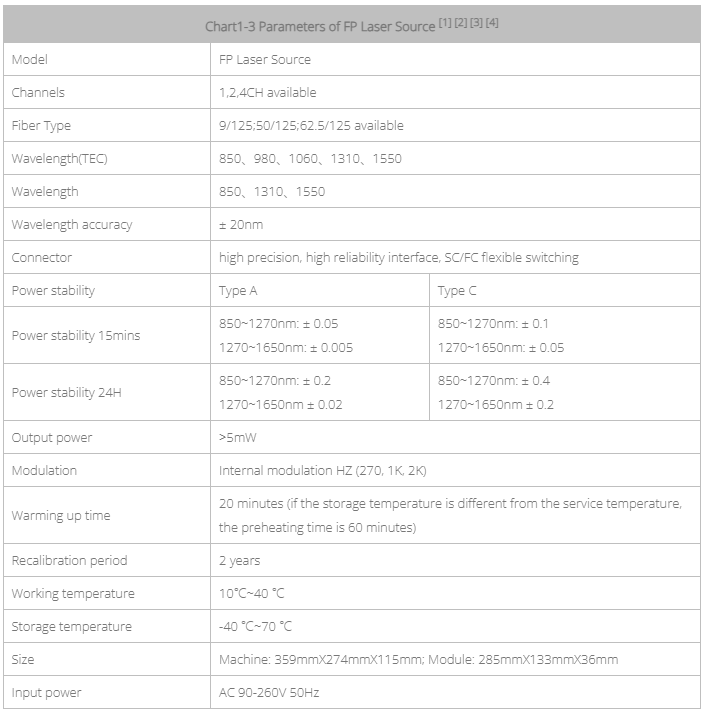

FP laser source
แหล่งกำเนิดแสงเลเซอร์ FP
Main advantages
- Output power higher than 5 mW
- Support internal modulation
จุดเด่นหลัก
- กำลังแสงเอาต์พุตสูงกว่า 5 mW
- รองรับ การมอดูเลตสัญญาณภายใน
Main applications
- Fiber product testing and verification
- Optical component manufacturing and testing
Ultra-narrow linewidth laser source
แหล่งกำเนิดแสงเลเซอร์ที่มีความกว้างของสเปกตรัมแคบพิเศษ
Main Features
- Ultra-narrow spectral linewidth
- High output power
- High reliability and stability
คุณสมบัติเด่น
- ความกว้างของสเปกตรัมแคบพิเศษ
- กำลังแสงเอาต์พุตสูง
- ความน่าเชื่อถือและความเสถียรสูง
Main applications
- Fiber bragg grating sensing
- Coherent fiber communication
- Nonlinear research
- Leak detection and monitoring
ordering information
Remarks:
[1] Above specifications are under temperature 23 °C ± 1 °C
[2] Center wavelength is the default value displayed on screen.
[3] Ambient temperature change is less than ±1℃
[4] 20 minutes for preheating if stored at the same temperature before.
[5] Measured wavelength is 1310/1550nm, and the spectral width and output power of SLED light source are related to the central wavelength.
[6] The list of wavelengths can be customized, and the number of output channels should correspond to the number of wavelengths in principle. Take 4-CHs
output as an example. If you need 4-CHs 1310, the list of wavelengths is 1310*4.If need 2-CHs 1310,2-CHs 1550 then the list of wavelengths is 1310*2/1550*2;If
need four different wavelengths, such as 1270/1290/1310/1330, the list of wavelengths will be written as 1270/1290/1310/1330, corresponding to 1/2/3/4 channels in turn.
[7] The Type C light source supports only 1 and 5mW
[8] The 3dB bandwidth of the SLED light source varies slightly with power, ranging from 50 to 90nm.
หมายเหตุ:
[1] ข้อมูลจำเพาะข้างต้นวัดภายใต้สภาวะอุณหภูมิ 23 °C ± 1 °C
[2] ความยาวคลื่นศูนย์กลาง (Center Wavelength) เป็นค่ามาตรฐานที่แสดงบนหน้าจอของเครื่อง
[3] การเปลี่ยนแปลงของอุณหภูมิแวดล้อมต้องไม่เกิน ±1 °C
[4] หากอุปกรณ์ถูกเก็บไว้ที่อุณหภูมิเดียวกับสภาพแวดล้อมการใช้งาน ควรวอร์มเครื่อง (Preheat) เป็นเวลา 20 นาที ก่อนการวัด
[5] ค่าที่วัดอ้างอิงที่ความยาวคลื่น 1310 nm และ 1550 nm โดย ความกว้างของสเปกตรัม (Spectral Width) และ กำลังแสงเอาต์พุต (Output Power) ของแหล่งกำเนิดแสง SLED จะขึ้นอยู่กับความยาวคลื่นศูนย์กลางที่เลือก
[6] สามารถกำหนดรายการความยาวคลื่น (Wavelength List) ได้ตามความต้องการ โดยจำนวนช่องสัญญาณเอาต์พุตควรสอดคล้องกับจำนวนความยาวคลื่นที่กำหนด ตัวอย่างเช่น เอาต์พุต 4 ช่อง ที่ 1310 nm → ระบุเป็น 1310 × 4 เอาต์พุต 2 ช่อง 1310 nm และ 2 ช่อง 1550 nm → ระบุเป็น 1310 × 2 / 1550 × 2 หากต้องการ 4 ความยาวคลื่นที่แตกต่างกัน เช่น 1270 / 1290 / 1310 / 1330 nm ให้ระบุเป็น 1270 / 1290 / 1310 / 1330 ซึ่งจะสอดคล้องกับช่องสัญญาณ 1 / 2 / 3 / 4 ตามลำดับ
[7] แหล่งกำเนิดแสง Type C รองรับกำลังแสงเอาต์พุตเฉพาะ 1 mW และ 5 mW เท่านั้น
[8] แบนด์วิดท์ 3 dB ของแหล่งกำเนิดแสง SLED จะแตกต่างกันเล็กน้อยตามกำลังแสงเอาต์พุต โดยมีช่วงประมาณ 50–90 nm
