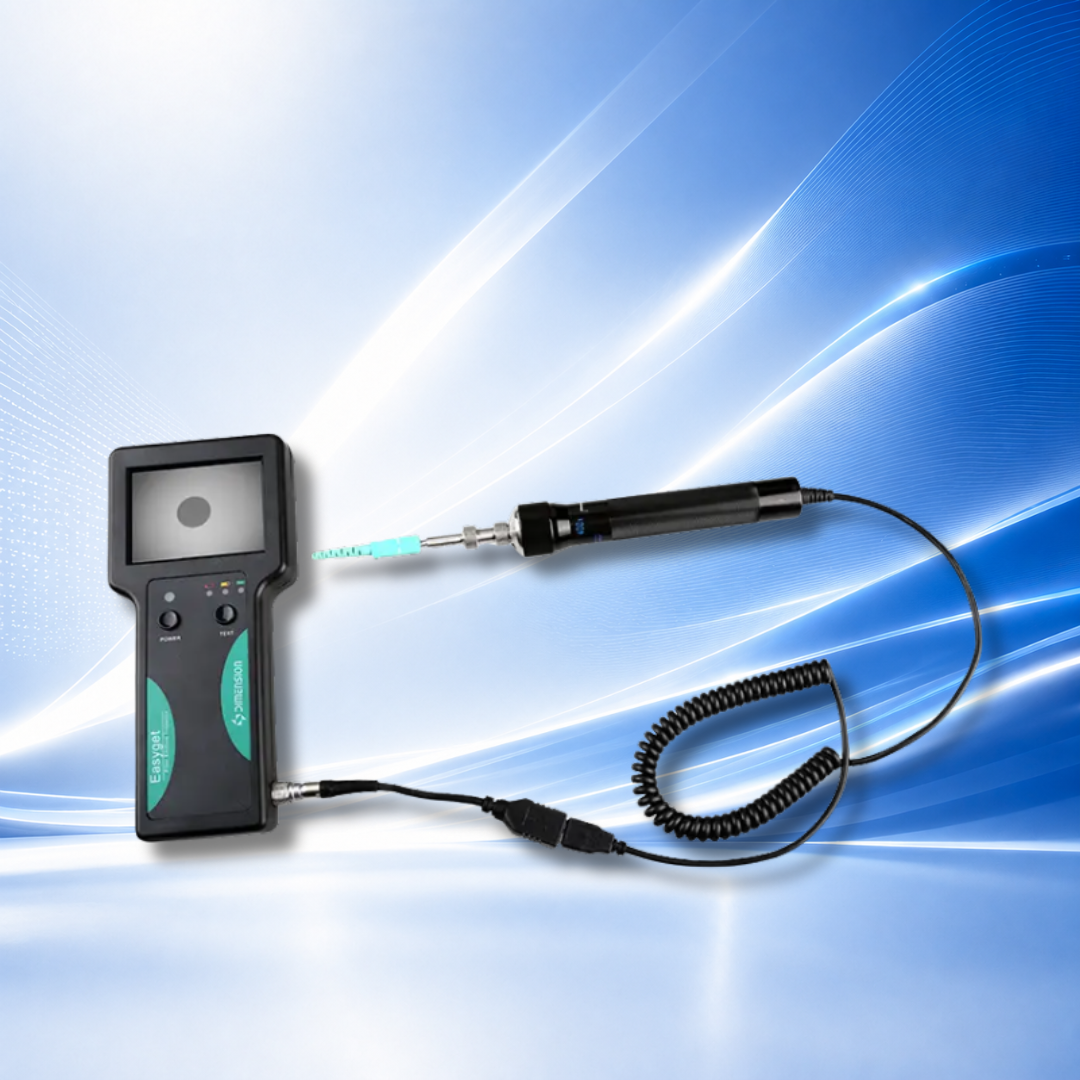

EasyGet2 Portable Fiber Endface Microscope
Portable, sleek design for effortless on-rack end-face detection of optical communication products.
- Compact probe, portable monitor
- Focus ring, easy to operate
- High image quality
- Optional 200X,400X magnification
- Series of adaptor designed for connectors including MPO
- 8 hours durable after fully charged
การออกแบบที่กะทัดรัดและทันสมัย ช่วยให้การตรวจสอบหน้าปลายของผลิตภัณฑ์สื่อสารด้วยแสงที่ติดตั้งบนแร็คเป็นเรื่องง่าย ทุกที่ทุกเวลา
Product Overview
EasyGet2 is a handheld fiber end face detection device developed by Dimension Technology, used to detect various fiber connectors, optical devices, and optical modules Defection
The portable and compact design can detect the end face of optical communication products installed on the rack The optional portable display can provide up to 8 hours of battery life
Time can fully meet the daily usage needs
ภาพรวมผลิตภัณฑ์
EasyGet2 เป็น เครื่องตรวจสอบหน้าปลายไฟเบอร์แบบพกพา (Handheld Fiber Endface Detection Device) ที่พัฒนาโดย Dimension Technology สำหรับใช้ตรวจสอบ หัวต่อใยแก้วนำแสง (Fiber Connectors), อุปกรณ์ออปติก (Optical Devices) และ โมดูลออปติก (Optical Modules) ด้วยการออกแบบที่ กะทัดรัดและพกพาสะดวก จึงสามารถตรวจสอบหน้าปลายของผลิตภัณฑ์ระบบสื่อสารด้วยแสงที่ติดตั้งอยู่บนแร็ค (Rack-Mounted Optical Communication Products) ได้อย่างง่ายดาย นอกจากนี้ ยังมี จอแสดงผลแบบพกพา (Portable Display) ให้เลือกเป็นอุปกรณ์เสริม ซึ่งรองรับ ระยะเวลาการใช้งานแบตเตอรี่สูงสุด 8 ชั่วโมง เพียงพอต่อการใช้งานประจำวัน.
Application area
Construction and maintenance of 5G optical network
• Data center
High reliability fiber optical connection
• Laboratory and manufacturing testing
ขอบเขตการใช้งาน
การติดตั้งและบำรุงรักษาโครงข่ายใยแก้วนำแสง 5G
• ศูนย์ข้อมูล (Data Center)
งานเชื่อมต่อใยแก้วนำแสงที่ต้องการความน่าเชื่อถือสูง
• ห้องปฏิบัติการและงานทดสอบในสายการผลิต
Using navigation electrical interfaces for more stable connections
EasyGet2 has switched to navigation electrical interfaces based on customer feedback, providing a more stable connection method and longer service life Which it is the factory environment or the engineering site,
Our EasyGet2 always ensures stable and clear images
ใช้อินเทอร์เฟซไฟฟ้าแบบเนวิเกชันเพื่อการเชื่อมต่อที่เสถียรยิ่งขึ้น
EasyGet2 ได้เปลี่ยนมาใช้ อินเทอร์เฟซไฟฟ้าแบบเนวิเกชัน (Navigation Electrical Interface) โดยอ้างอิงจากข้อเสนอแนะของลูกค้า เพื่อมอบการเชื่อมต่อที่มี ความเสถียรมากยิ่งขึ้น และ อายุการใช้งานที่ยาวนานกว่าเดิม
ไม่ว่าจะเป็น สภาพแวดล้อมในโรงงาน หรือ หน้างานวิศวกรรม EasyGet2 ก็สามารถให้ภาพการตรวจสอบที่ เสถียร คมชัด และเชื่อถือได้ อยู่เสมอ.
Longer service life and better imaging quality
The internal structure of EasyGet2 has been redesigned to provide a longer lifespan No matter how hard the usage environment is, the internal optical components will not degrade and the imaging quality remains consistent
อายุการใช้งานยาวนานขึ้น พร้อมคุณภาพของภาพที่ดียิ่งขึ้น
โครงสร้างภายในของ EasyGet2 ได้รับการออกแบบใหม่ เพื่อให้มี อายุการใช้งานที่ยาวนานยิ่งขึ้น ไม่ว่าสภาพแวดล้อมในการใช้งานจะหนักเพียงใด ชิ้นส่วนออปติคอลภายในจะไม่เสื่อมประสิทธิภาพ และยังคงให้ คุณภาพของภาพที่คมชัดและสม่ำเสมอ ตลอดอายุการใช้งาน.
New image capture card and new image capture software
EasyGet2 attachments a new image capture card, which identifies driver installation and is compatible with more system environments (including Windows 8 and above) Meanwile, EasyGet2 It also retains the ability to output to desktop monitors using adapter cables (optional)
การ์ดจับภาพและซอฟต์แวร์จับภาพรุ่นใหม่
EasyGet2 มาพร้อมกับ การ์ดจับภาพ (Image Capture Card) รุ่นใหม่ ที่สามารถตรวจจับและติดตั้งไดรเวอร์ได้โดยอัตโนมัติ และรองรับการทำงานร่วมกับระบบปฏิบัติการที่หลากหลาย (รวมถึง Windows 8 และเวอร์ชันที่สูงกว่า) นอกจากนี้ EasyGet2 ยังรองรับการแสดงผลบน จอภาพเดสก์ท็อป (Desktop Monitor) ผ่าน สายอะแดปเตอร์ (Adapter Cable) ซึ่งเป็นอุปกรณ์เสริม (Optional)
Multiple product detection functions, capable of detecting MT products
EasyGet2 is equivalent with multiple adapter interfaces, which can meet the detection of variable fiber optical connectors, optical transfer modules, TOSA& Testing requirements for ROSA components and other products New addition
The added MT interface can detect MPO, MTP products, such as MPO, MTP adapters, 40G, 100G optical modules, and other products; Can fully satisfy the next high density number
According to the maintenance tasks of the center
รองรับการตรวจสอบผลิตภัณฑ์หลากหลายประเภท รวมถึงผลิตภัณฑ์ MT
EasyGet2 รองรับการใช้งานร่วมกับ อะแดปเตอร์หลายรูปแบบ เพื่อตอบสนองการตรวจสอบ หัวต่อใยแก้วนำแสง (Fiber Optical Connectors), โมดูลรับส่งสัญญาณแสง (Optical Transceiver Modules), TOSA/ROSA และอุปกรณ์ออปติกอื่น ๆ ได้อย่างครอบคลุม
นอกจากนี้ ยังได้ เพิ่มอินเทอร์เฟซ MT เพื่อรองรับการตรวจสอบผลิตภัณฑ์ MPO และ MTP เช่น อะแดปเตอร์ MPO/MTP, โมดูลออปติก 40G และ 100G รวมถึงผลิตภัณฑ์อื่น ๆ ที่เกี่ยวข้อง ช่วยรองรับความต้องการด้านการบำรุงรักษาและการตรวจสอบของ ศูนย์ข้อมูล (Data Center) และระบบเครือข่ายใยแก้วนำแสง ความหนาแน่นสูง (High-Density Fiber Networks) ได้อย่างครบถ้วน.
Elbow EeayGet detector
In order to meet the testing needs of our customers for ADSLModem products, Dimension Technology uses elf connections on the basis of the EasyGet portable fiber end face tester
Mouth design to adapt to the hidden module results of ADSL model
EasyGet แบบหัวงอ
เพื่อตอบสนองความต้องการของลูกค้าในการตรวจสอบ ผลิตภัณฑ์ ADSL Modem บริษัท Dimension Technology ได้พัฒนา EasyGet รุ่นหัวงอ (Elbow EasyGet) โดยออกแบบ หัวตรวจแบบงอ (Elbow Probe Design) บนพื้นฐานของเครื่องตรวจสอบหน้าปลายไฟเบอร์แบบพกพา EasyGet เพื่อให้สามารถเข้าถึงและตรวจสอบ โมดูลหรือพอร์ตที่อยู่ในตำแหน่งเข้าถึงได้ยากหรือซ่อนอยู่ภายใน ADSL Modem ได้อย่างสะดวกและมีประสิทธิภาพ.
Small size, easy to carry
The small size and easy portability make it an ideal tool for detecting connector end faces before and after network installation in engineering
ขนาดกะทัดรัด พกพาสะดวก
ด้วย ขนาดกะทัดรัดและพกพาสะดวก ทำให้ EasyGet2 เป็นเครื่องมือที่เหมาะสำหรับการตรวจสอบหน้าปลายหัวต่อใยแก้วนำแสง ทั้งก่อนและหลังการติดตั้งระบบเครือข่าย ในงานภาคสนามและงานวิศวกรรมได้อย่างมีประสิทธิภาพ.
Performance Parameter
Project | Parameter | ||||
magic | 400x or 200x | ||||
Video
signal format; | PAL | ||||
Power
distribution | 3 W | ||||
Display | 3.5 "TFT | ||||
Operating
temperature | -5 ℃~+40 ℃ | ||||
Storage
temperature | -20 ℃~+55 ℃ | ||||
Power
supply method | Build
in 12V rechargeable battery or external power supply | ||||
Working
time of primary power supply; | 8h | ||||
Volume | Display: 205mm*94mm*25mm Body: 23mm*160mm | ||||
Equipment | Display size of 125um fiber core on an 8-inch screen | Within the observation range of an 8-inch screen | 125um fiber core with a display size of 3.5 inches | Within the observation range of a 3.5-inch screen | At a resolution of 3.5 screens |
Easyget
2 200 | Φ 44
mm | 340.9~454.5um | Φ 20 mm | 312.5-425um | 2.5um |
Easyget 2 400 | Φ 58
mm | 258.6~344.8um | Φ 26 mm | 240-327um | 1.5um |
